電磁波シールドフィルム

高速伝送 FPC 用シールドフィルム(高シールド 薄型)

WILMINA®
SF-PC®3900R1-C
SF-PC®3900R2-C

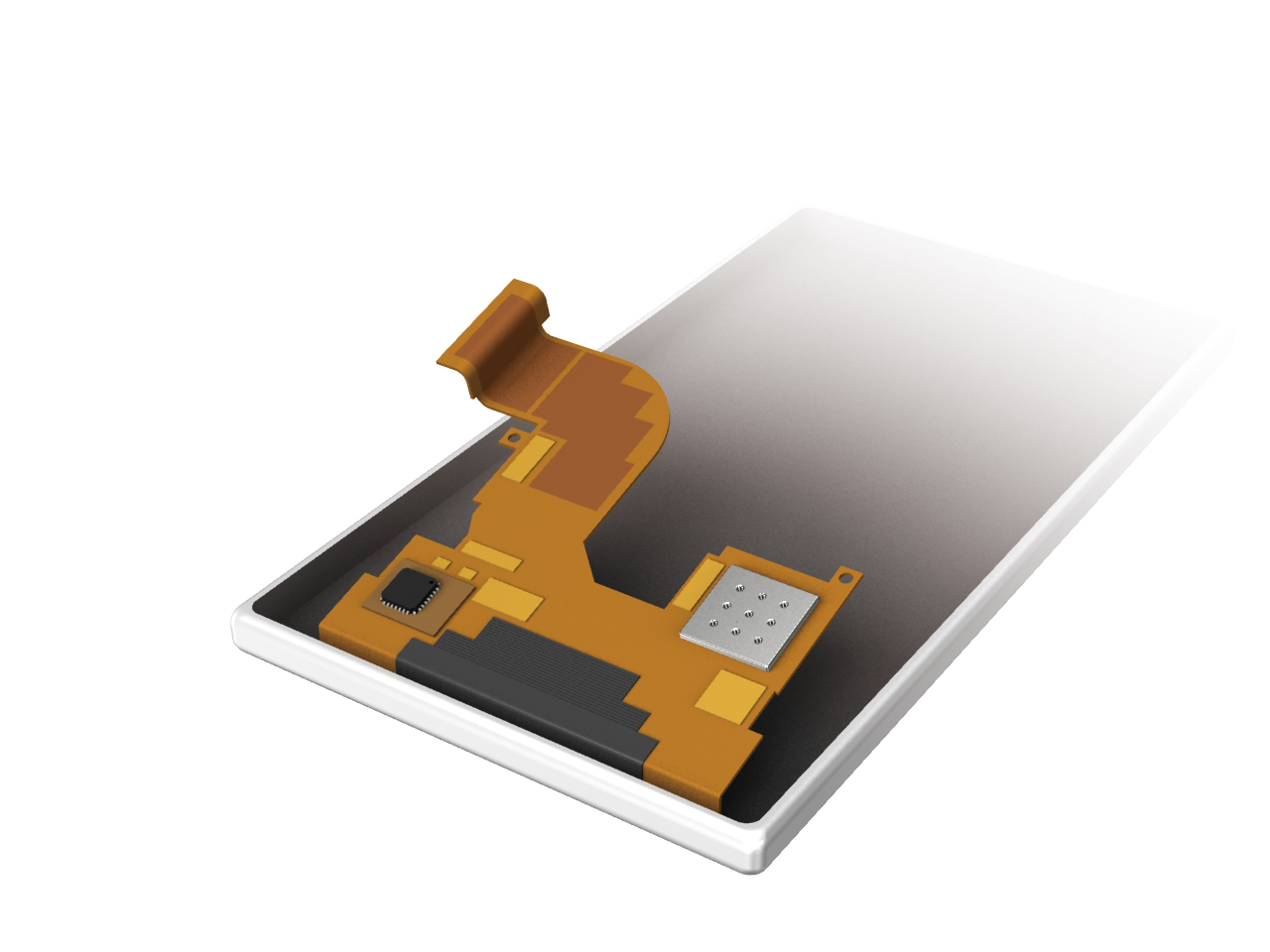

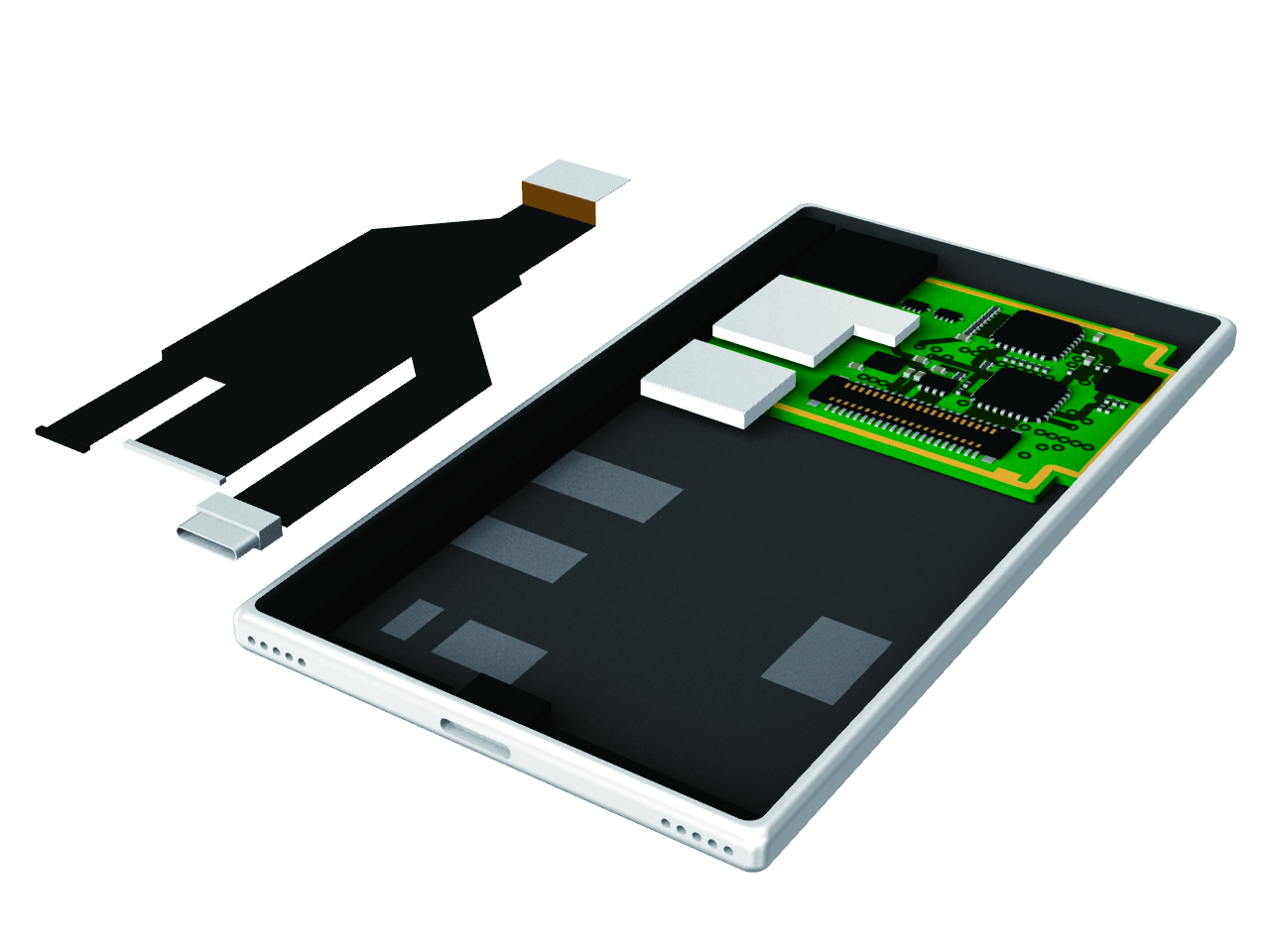

  • スマホ
  • PC/タブレット
  • 車載
  • TV

UL94 VTM-0(Kapton50H との組み合わせ)
※Kapton® は米国デュポン社の登録商標です

製品概要

高シールド性能の薄型シールドフィルムです。電子機器の小型化、搭載部品の増加に伴い軽薄短小化のトレンドが継続しており、また高周波領域で高いシールド性能の要求も高まってきている昨今、そのご要求にお応えできる製品です。シールド性能、厚さのニーズから、SF-PC®3900R1-C、SF-PC®3900R2-Cを選択して頂くことが可能です。

特長

  • 高 シ ー ル ド 性能

    品番シールド効果
    1GHZ10GHZ
    SF-PC3900R1-C80dB85dB
    SF-PC3900R2-C85dB95dB
  • 総厚み 12µm/13µm を実現

    高シールド特性を有し、
    ・SF-PC3900R1-C:総厚 12μm
    ・SF-PC3900R2-C:総厚 13μm
    という薄さを実現しています。
高速伝送 FPC 用シールドフィルム(高シールド 薄型)

主な仕様

 項目 SF-PC3900R1-C SF-PC3900R2-C
転写フィルム厚み 50μm(透明) 50μm(透明)
製品総厚み(プレス後) 12μm 13μm
保護層厚み 6μm 6μm
シールド厚み 1μm 2μm
異方導電性接着剤層厚み 5μm 5μm
接着強度 3.0N/cm以上 3.0N/cm以上
有効期限(冷蔵) 6ヶ月 6ヶ月

用途例

  • インターフェースの高速化に対応

  • 高シールド FPC の薄膜化を実現

参考データ

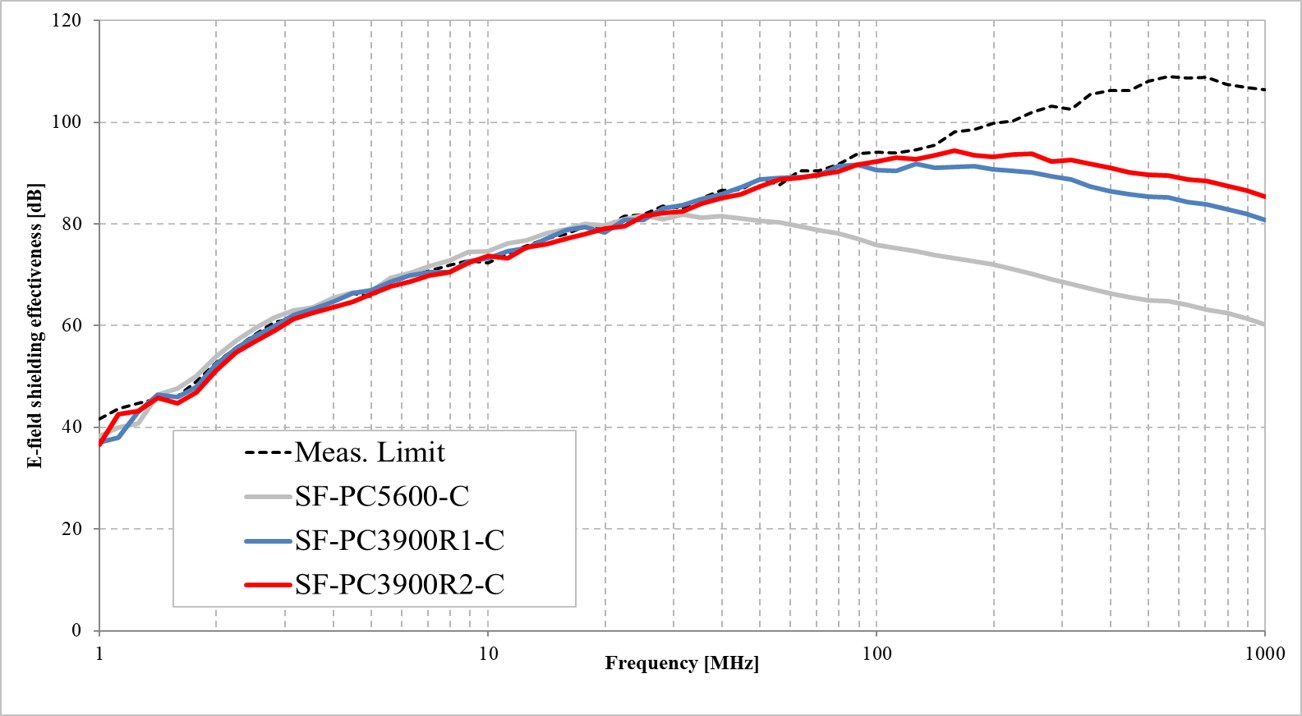

  • KEC 法電界シールド効果

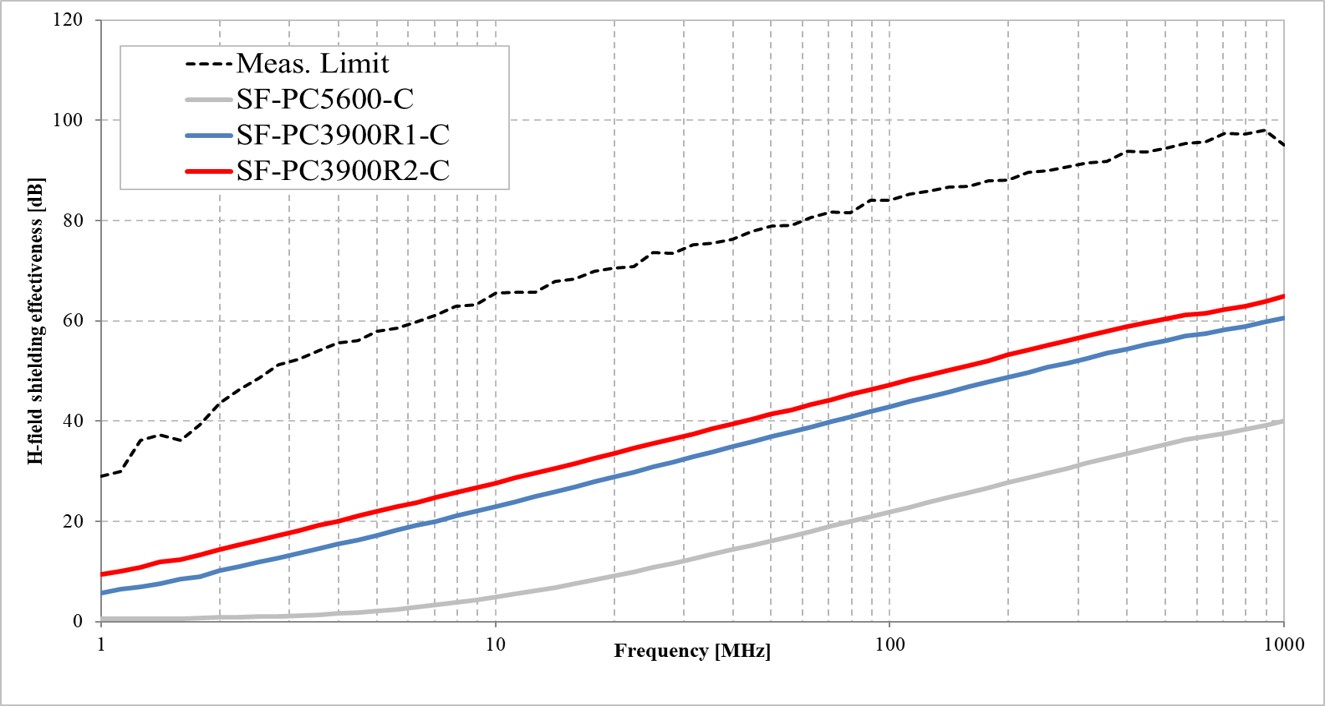

  • KEC 法磁界シールド効果

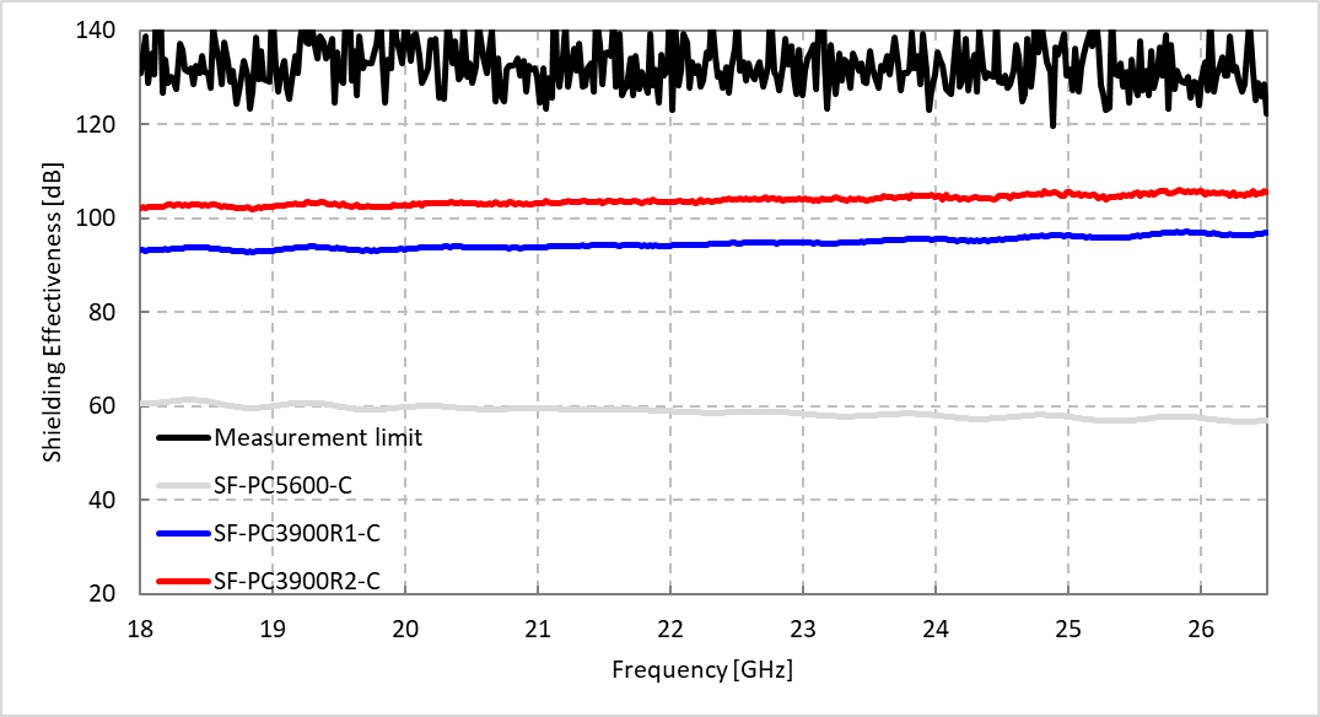

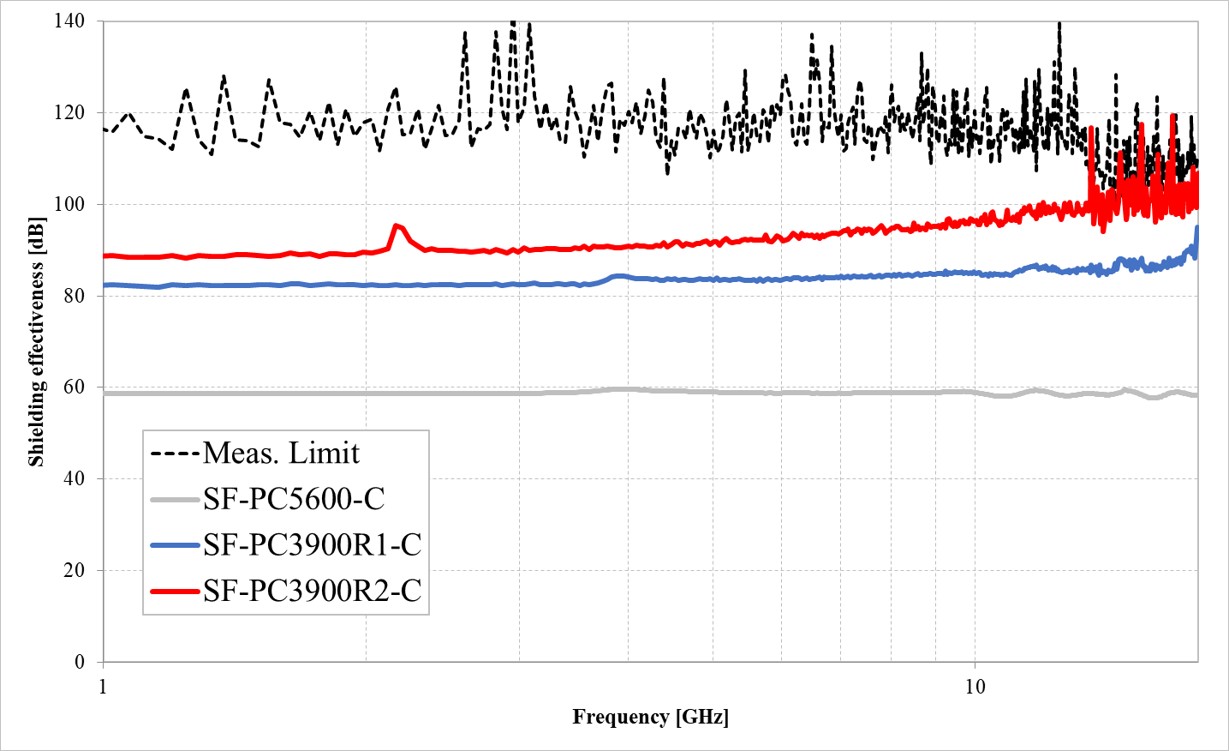

  • 同軸管法シールド効果( 7mm 同軸管)

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
