電磁波シールドフィルム

高速伝送FPC用シールドフィルム(高シールド/形状保持)

WILMINA®
SF-PC®3100-C
SF-PC®3300-C

  • スマホ
  • PC/タブレット
  • 車載
  • TV

UL94 V-0(Kapton50Hとの組み合わせ)
※Kapton®は米国デュポン社の登録商標です

製品概要

新たな通信規格である5Gのサービスが開始となり、高周波/高速伝送に対応する電子機器の急速な普及が見込まれています。それに伴い、それら電子機器の中に使用されているFPCは内外部からのノイズ対策が必須となっています。SF-PC3100-C、SF-PC3300-CはTATSUTA製品の中でもトップクラスのシールド性能を有しており、高周波領域でのノイズ対策にご使用いただけます。

特長

  • 高シールド性能・高速伝送対応

    品番シールド効果挿入損失
    1GHZ10GHZ1GHZ10GHz
    SF-PC3100-C100dB以上110dB以上2dB以下8dB以下
    SF-PC3300-C80dB以上90dB以上2dB以下8dB以下
  • 形状保持性

    SF-PC3100-Cには5.5μmの圧延銅箔を採用しており、FPCの組み込み時や組み込み後にFPCの反発を抑えます。
高速伝送FPC用シールドフィルム(高シールド/形状保持)

主な仕様

項目 SF-PC3100-C SF-PC3300-C
転写フィルム厚み 50μm(透明) 50μm(透明)
製品総厚み(プレス後)   20μm 17μm
保護層厚み 5μm 6μm
シールド層厚み 5.5μm 2μm
異方導電性接着剤層厚み 9μm 9μm
接着強度 3.0N/cm以上 3.0N/cm以上
有効期限(冷蔵) 6ヶ月 6ヶ月

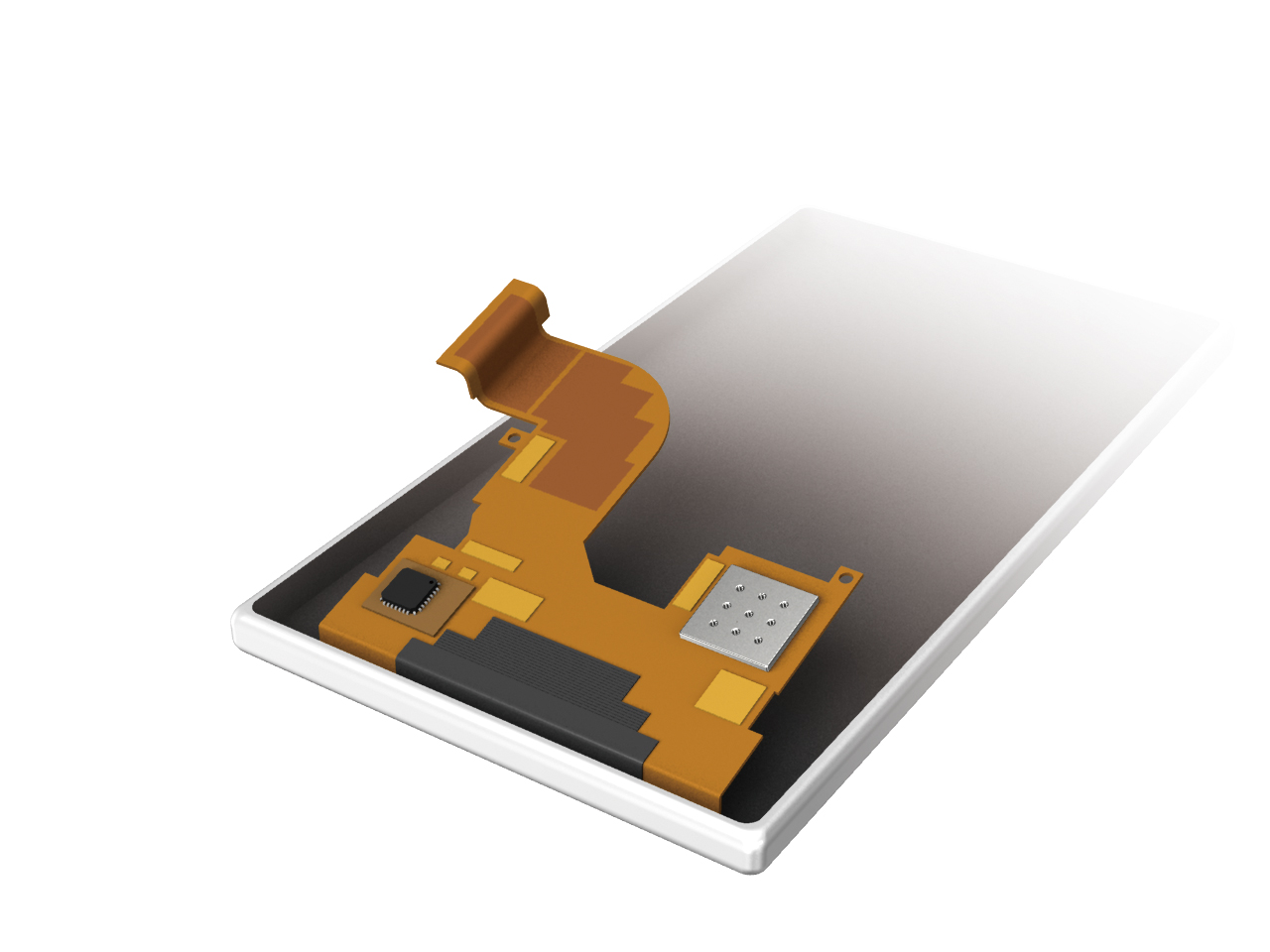

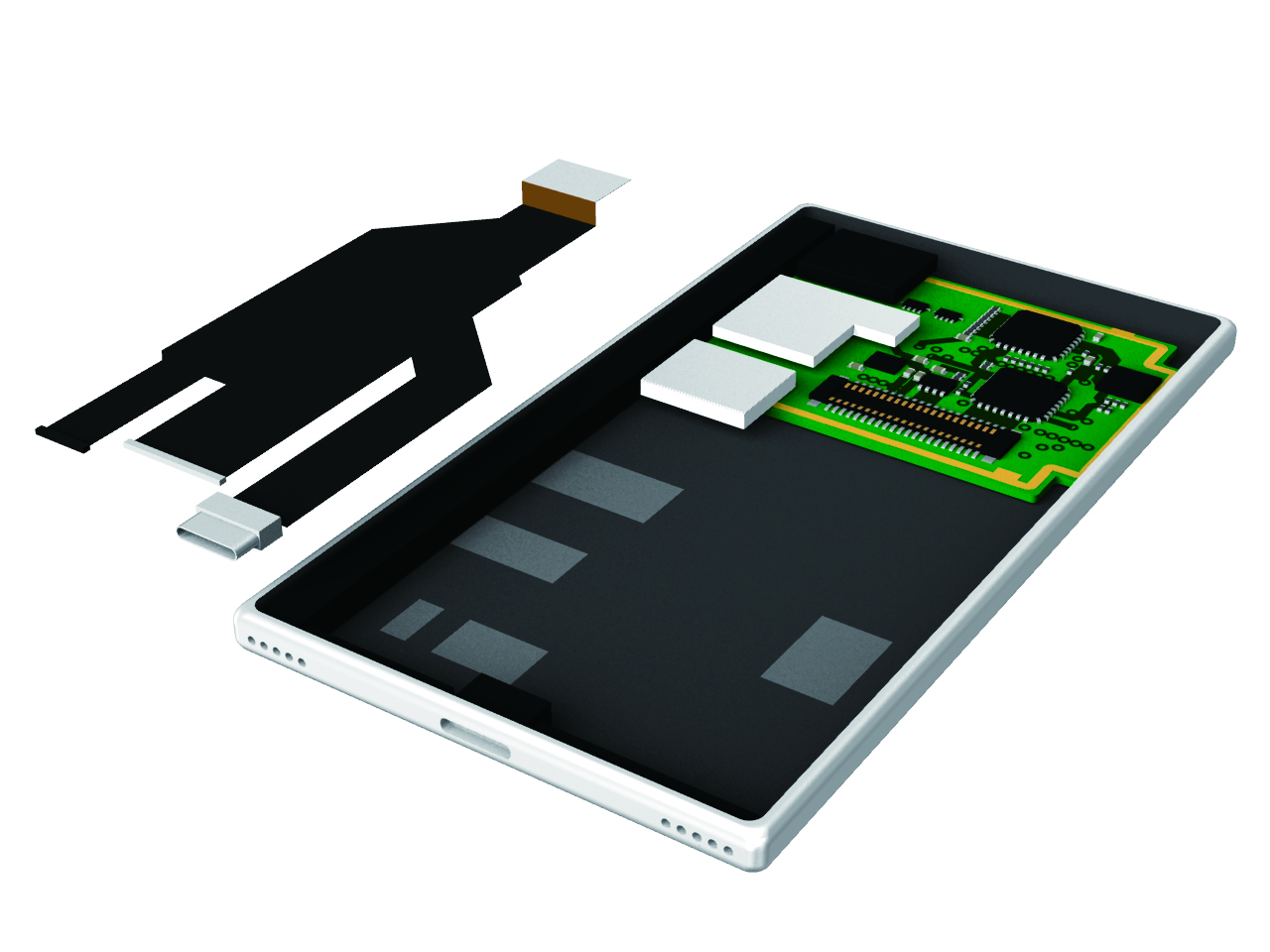

用途例

  • インターフェースの高速化に対応

  • 圧延銅箔シールド層による形状保持性で
    FPCの反発力抑制

参考データ

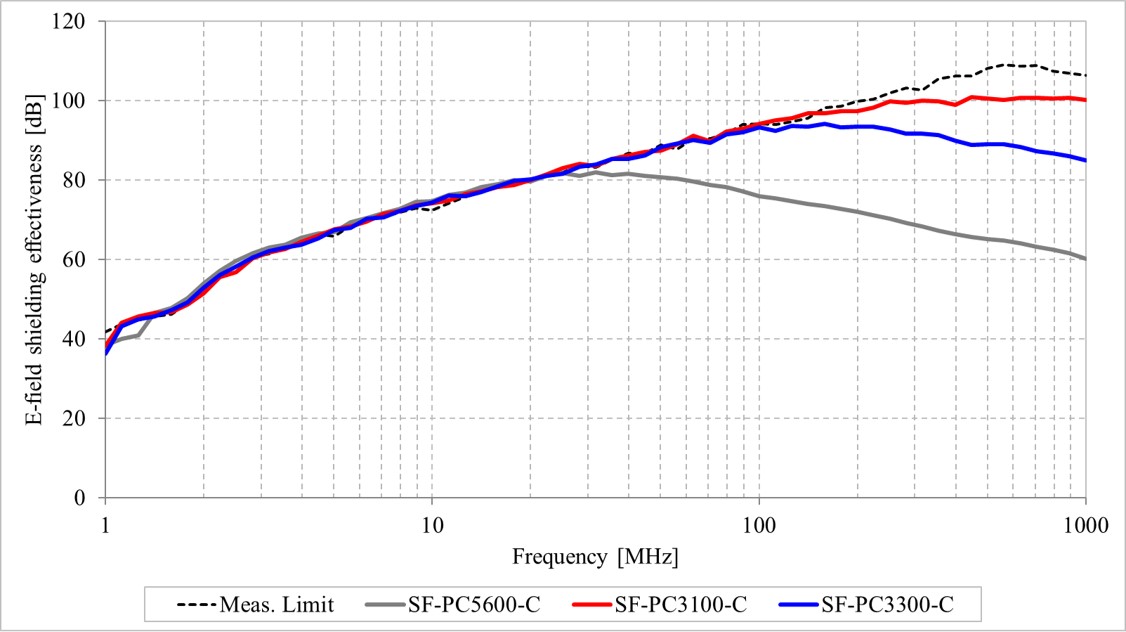

  • KEC法電界シールド効果

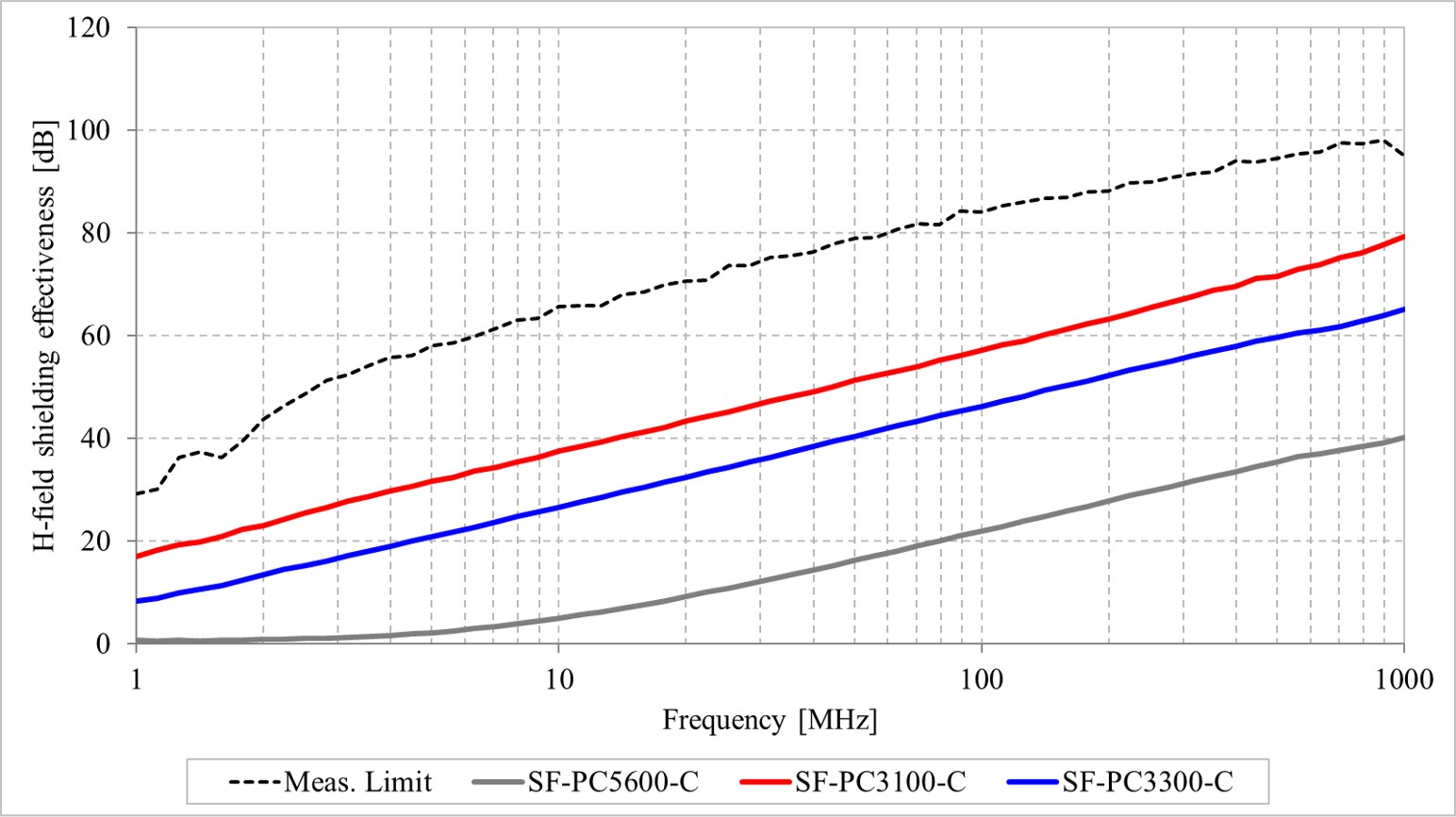

  • KEC法磁界シールド効果

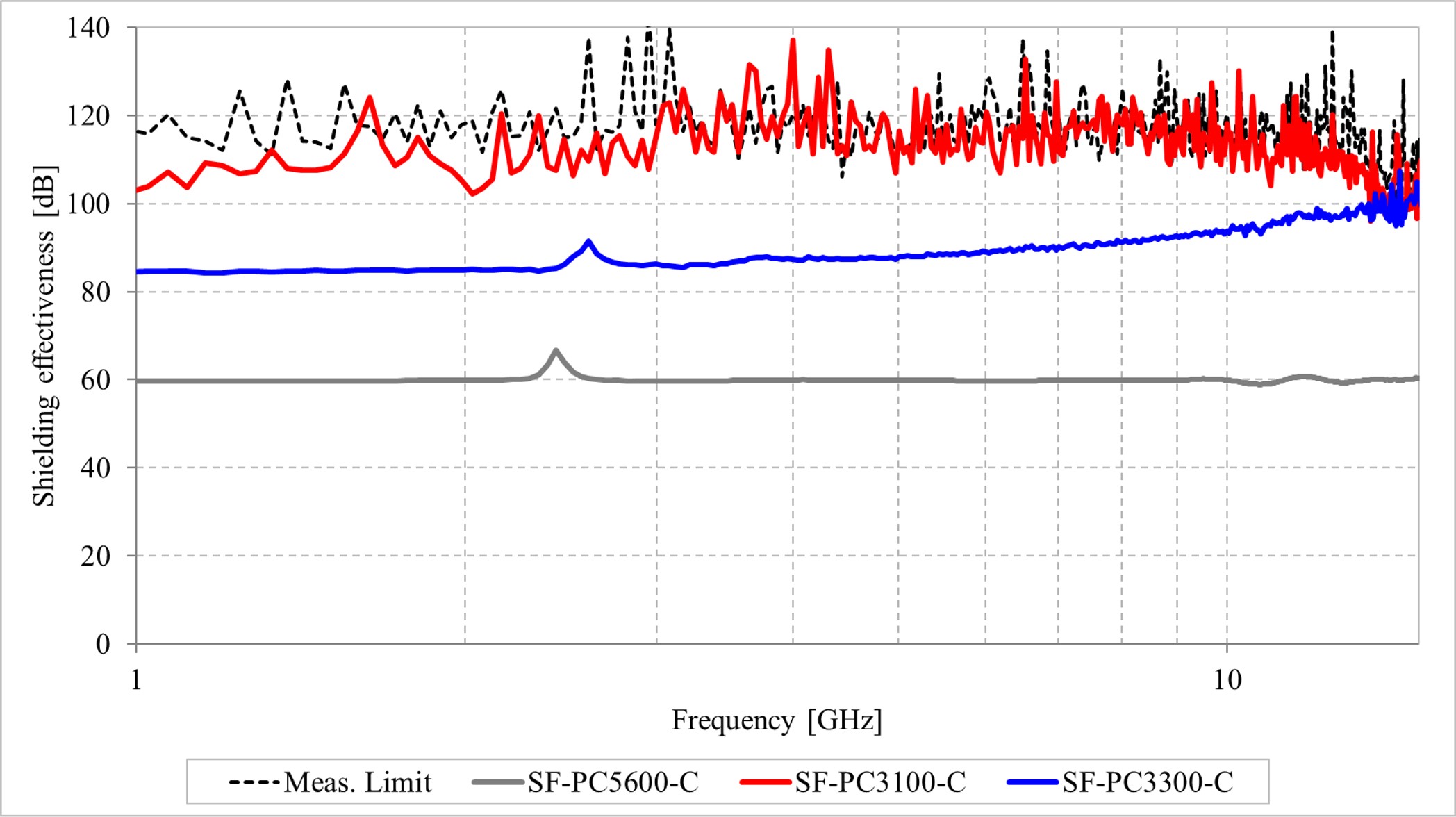

  • 同軸管法シールド効果(7mm同軸管)

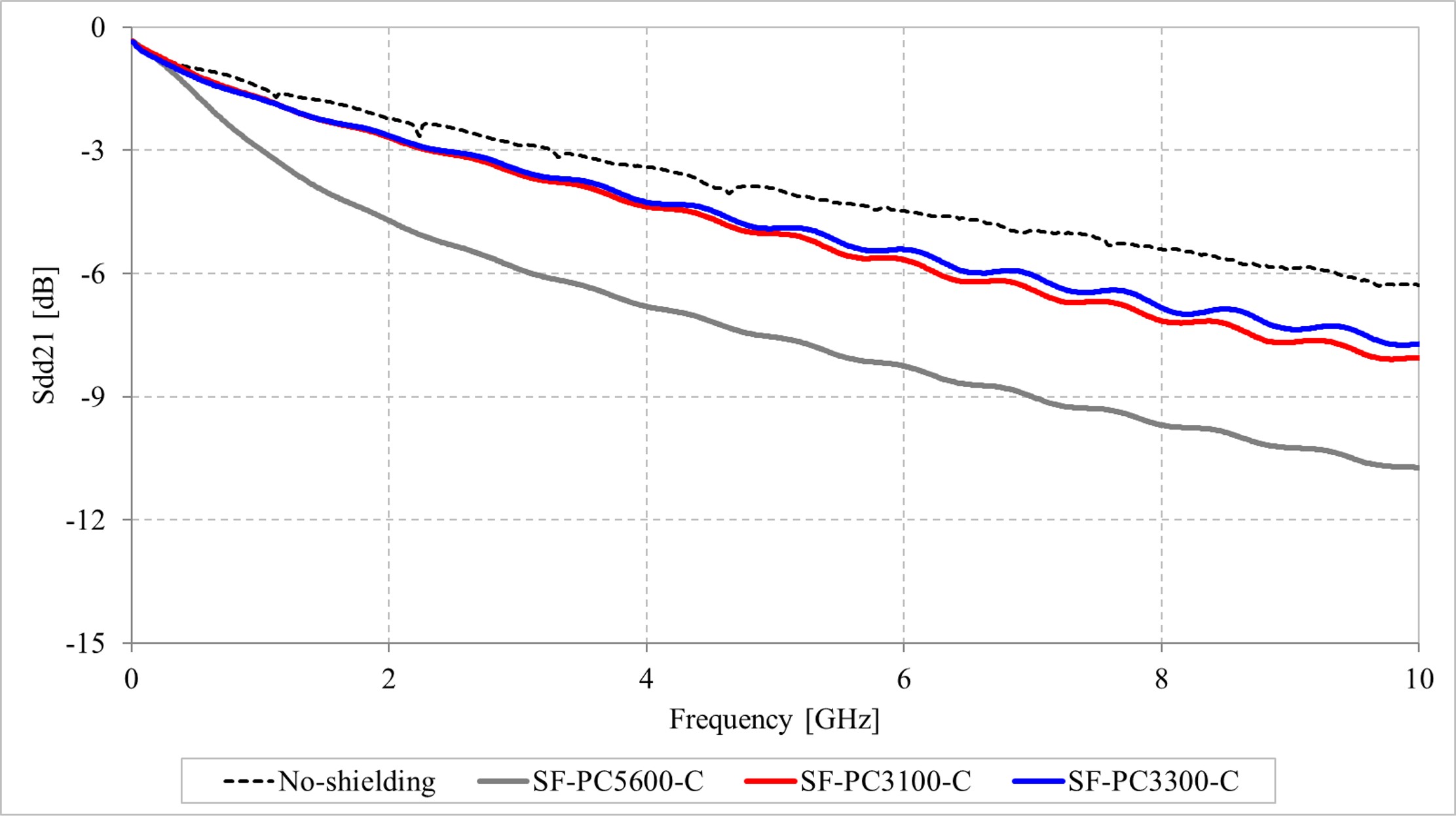

  • 挿入損失

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
