FPCの高密度配線設計
GND引き出しフィルム (シールドフィルム対応)FGF®-500
GND引き出しボンディングフィルム (シールドフィルム対応)FGBF®-700

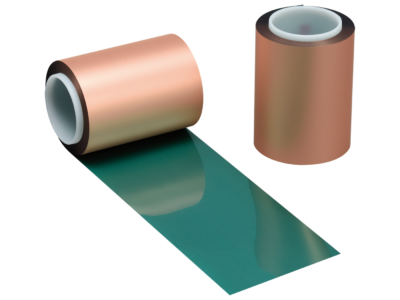

概要(FGF-500)

シールド効果を最大化するため最適なグラウンディング(多点接地)が求められますが、一方でFPCのダウンサイズや高密度配線のトレンドにより十分なGND面積の確保が難しくなっています。FGF-500は、下地のシールドフィルムを介してFPC GNDを外部GNDと接続することができます。また、最外層は金めっき処理により、安定した接続抵抗を実現します。

GNDの多点接地によりシールド効果が改善できるため、FGFが力を発揮します。

GNDの多点接地によりシールド効果が改善できるため、FGFが力を発揮します。

FGFを使用することで、FPCサイズ全面に配線することができます。
FPCのダウンサイズも期待できます。

  • FPC側で形成されたGND
    Use outer layer of FPC as GND
  • FGFを採用した場合①
    1)FGF on EMI shielding film
  • FGFを採用した場合②
    2)FGF on EMI shielding film

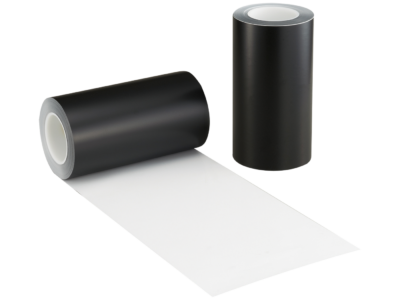

概要(FGBF-700)

スマートフォンなど電子機器に搭載されるカメラモジュールやBtoBコネクタをFPCへ実装する際、Ni-SUS等の金属補強板を用いますが、電子機器の小型化にともなうFPCのダウンサイズや高密度配線のトレンドにより十分なGND面積の確保が難しくなっています。FGBF-700は、FPCと金属補強板を接着するとともに、下地のシールドフィルムと金属補強板を介してFPC GNDを外部GNDと接続することができます。

  • ●FPCの外形幅が狭く、カバーレイ開口を設けられない場合

    FPCの外形幅が狭く、カバーレイ開口を設けられない場合
  • ●補強板の間隔が狭いため、その間にシールドフィルムを貼り合わせることができない場合

    補強板の間隔が狭いため、その間にシールドフィルムを貼り合わせることができない場合
  • ●FPCの配線数が多く、カバーレイ開口を設けられない場合

    FPCの配線数が多く、カバーレイ開口を設けられない場合
