リジッドFPC用シールドフィルム（高シールド/段差対応）

WILMINA®
SF-FT®6010-US-C
SF-FT®6015-US-C

UL94 VTM-0（Kapton50Hとの組み合わせ）
※Kapton®は米国デュポン社の登録商標です

製品概要

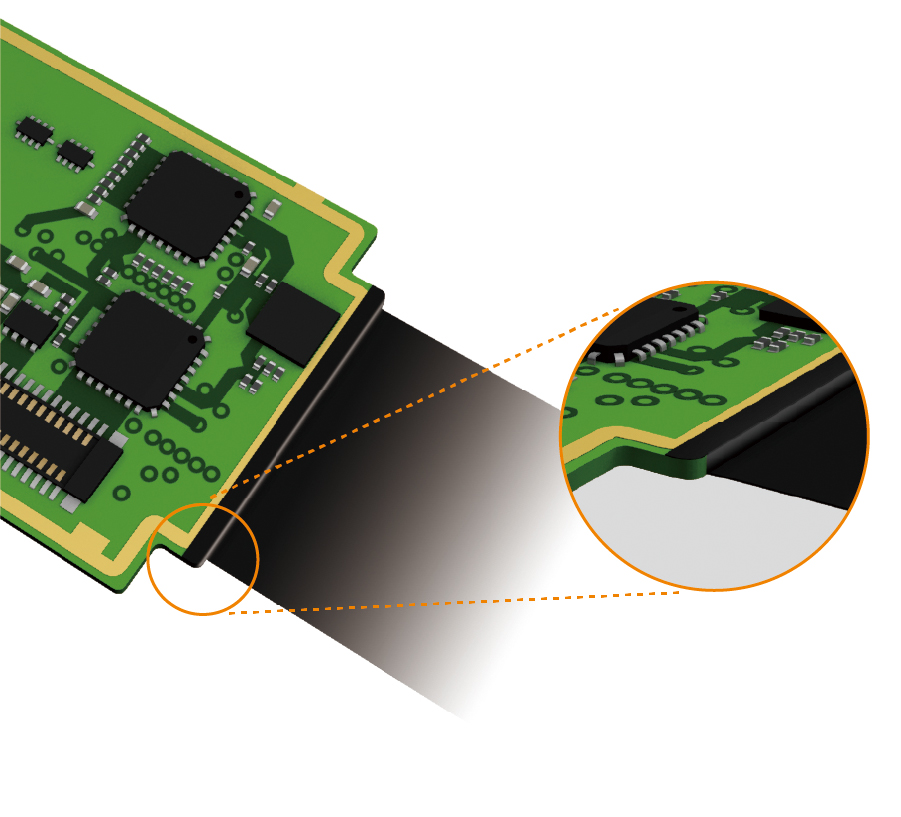

リジッドFPC（リジッドフレキシブル基板）への段差追従性を備えた高シールド性能タイプとなります。カメラモジュールの高機能化によるリジッドFPC部位の高シールド性能の要求に対応可能なSF-FT6010-US-C、SF-FT6015-US-Cを開発。カメラモジュールにおいては超音波洗浄を行うケースがあるため、両製品とも超音波洗浄薬液に耐性のある仕様にしています。

特長

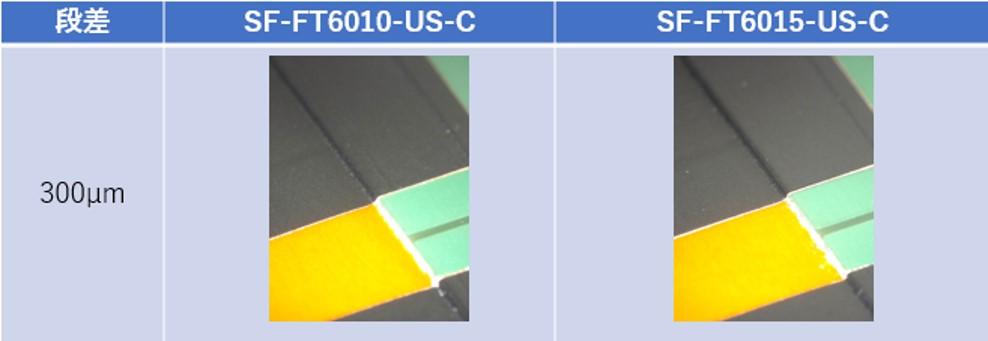

段差追従性

リジットFPCの段差追従性を向上しています。
・SF-FT6010-US-C：300µm程度まで可能
・SF-FT6015-US-C：400µm程度まで可能

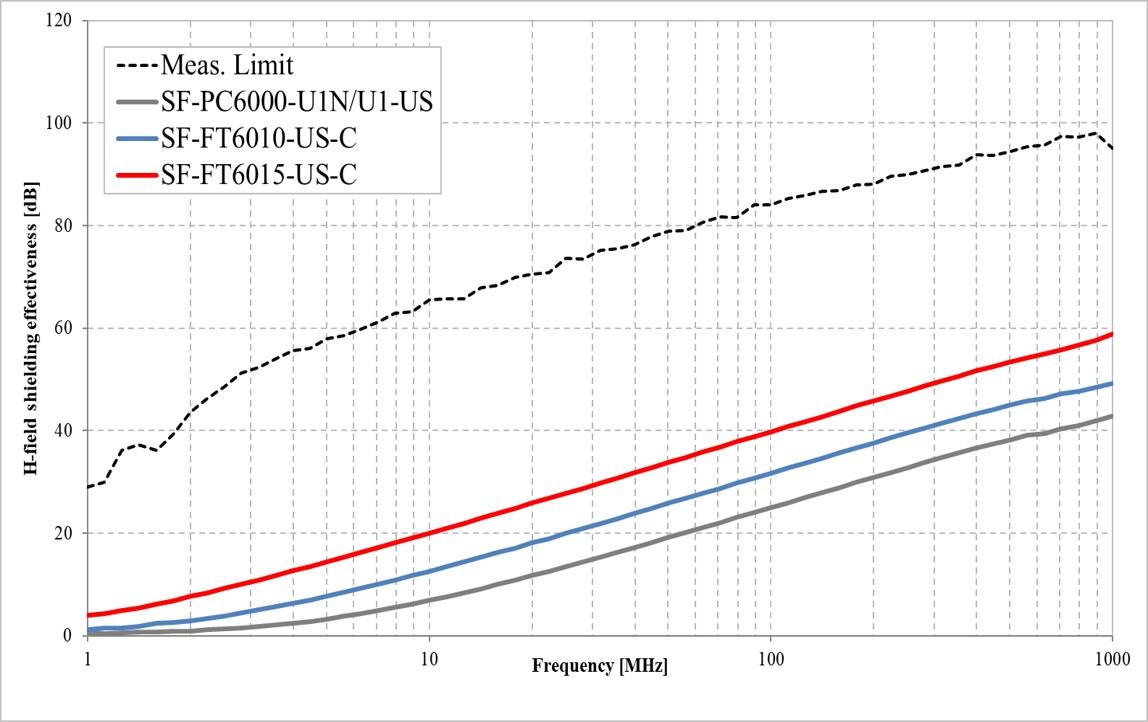

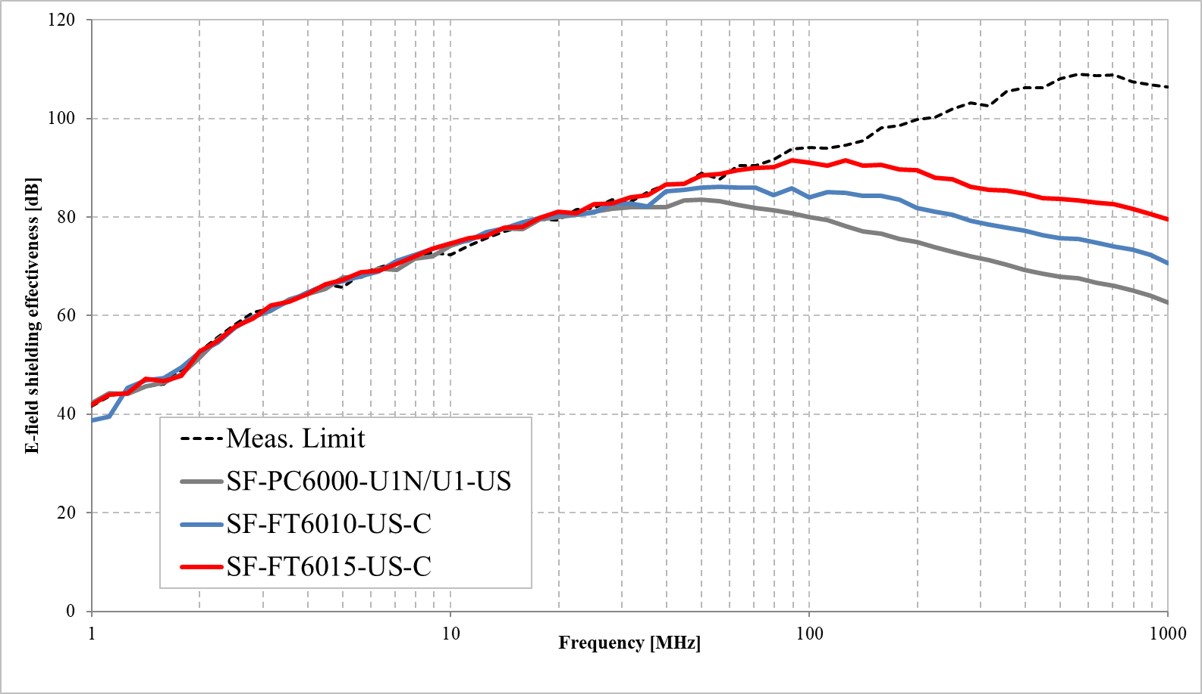

高シールド性能

高周波領域においても、高いシールド特性を発揮します。

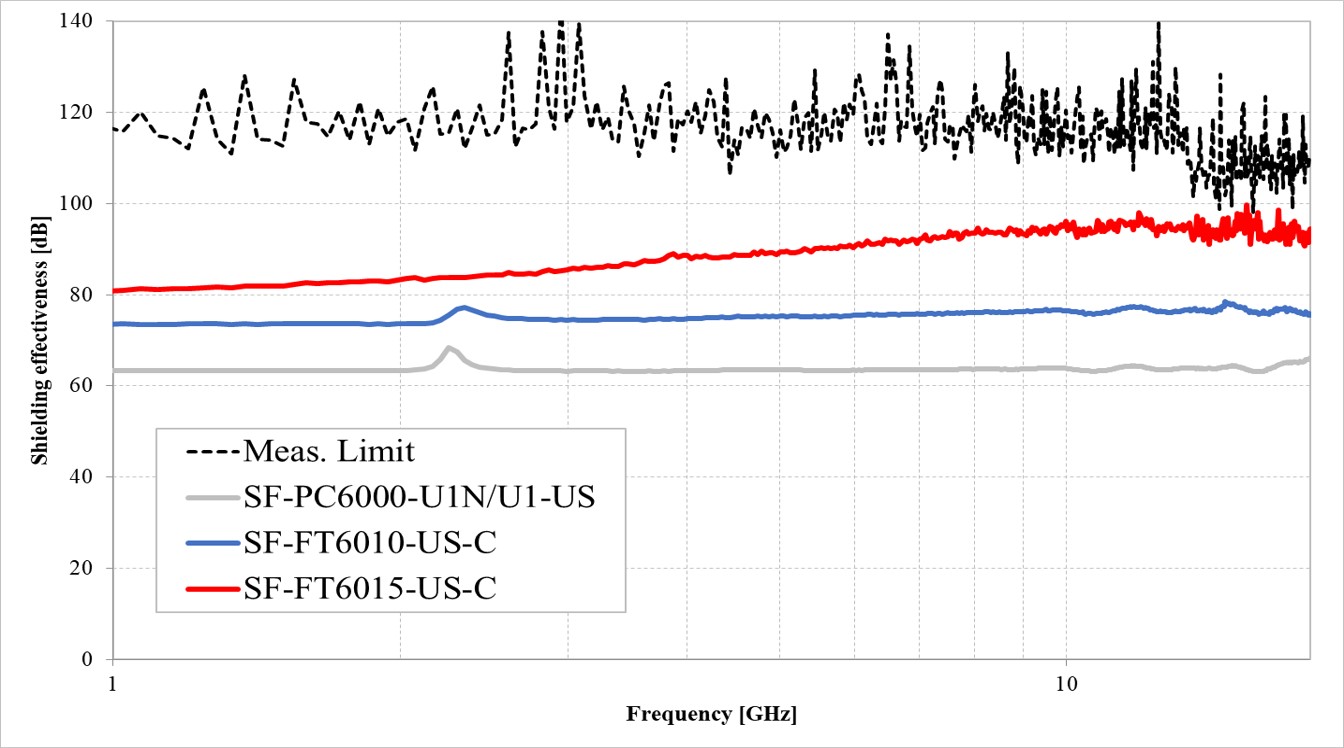

品番シールド効果
1GHZ 10GHZ
SF-FT6010-US-C 70dB 75dB
SF-FT6015-US-C 80dB 90dB
耐超音波洗浄対策品

カメラモジュールの洗浄工程で、超音波洗浄
薬液に耐えうる性能を有しています。
※全ての超音波洗浄液に対応するものではありません。

品番	シールド効果
1GHZ	10GHZ
SF-FT6010-US-C	70dB	75dB
SF-FT6015-US-C	80dB	90dB

主な仕様

項目		SF-FT6010-US-C	SF-FT6015-US-C
転写フィルム厚み（白色）		57μm	57μm
製品総厚み（プレス後）		16μm	21μm
	保護層厚み	6μm	6μm
	等方導電性接着剤層厚み	10μm	15μm
接着強度		3.0N/cm以上	3.0N/cm以上
有効期限（冷蔵）		6ヶ月	6ヶ月
