電磁波シールドフィルム

リジッドFPC用シールドフィルム(高段差)

WILMINA®
SF-PC®6000-U1N
SF-PC®6000-U1-US

  • スマホ
  • PC/タブレット
  • 車載
  • TV

UL94 VTM-0(Kapton50Hとの組み合わせ)
※Kapton®は米国デュポン社の登録商標です

製品概要

リジッドFPC(リジッドフレキシブル基板)への段差追従性を備えたシールドフィルムです。リジッド基板とFPC部を跨ってシールドフィルムを貼る際、SF-PC6000-U1N/U1-USは、段差に対して高い追従性を発揮します。リジッドFPCではSF-PC6000-U1Nが広く採用されていますが、カメラモジュールにおいては超音波洗浄を行うケースがあり、その際は超音波洗浄薬液に耐性のあるSF-PC6000-U1-USが採用されています。

特長

  • 高段差追従性

    高段差での追従性を向上させており、400μm以下の段差に対応可能です。
  • 等方導電性接着剤を使用

    等方導電性接着剤を使用し、シールド層単体としての構成はないものの、等方導電性接着剤層がシールド層の役割を果たすことで、 SF-PC5600/5900同等となる55dB以上/1GHzのシールド性能を有しています。
  • 耐超音波洗浄対策品
    (SF-PC6000-U1-US)

    リジッドFPCが多用されるカメラモジュールにおいては、超音波洗浄をするケースがあり、超音波洗浄薬液(※)に耐えうる性能を有しています。
     ※全ての超音波洗浄液に対応するものではありません。
リジッドFPC用シールドフィルム(高段差)

主な仕様

項目 SF-PC6000-U1N SF-PC6000-U1-US
転写フィルム厚み(白色) 60μm 57μm
製品総厚み(プレス後) 16μm 16μm
保護層厚み 6μm 6μm
等方導電性接着剤層厚み 10μm 10μm
保護フィルム 75μm 75μm
接着強度 3.0N/cm以上 3.0N/cm以上
有効期限(冷蔵) 4ヶ月 4ヶ月

用途例

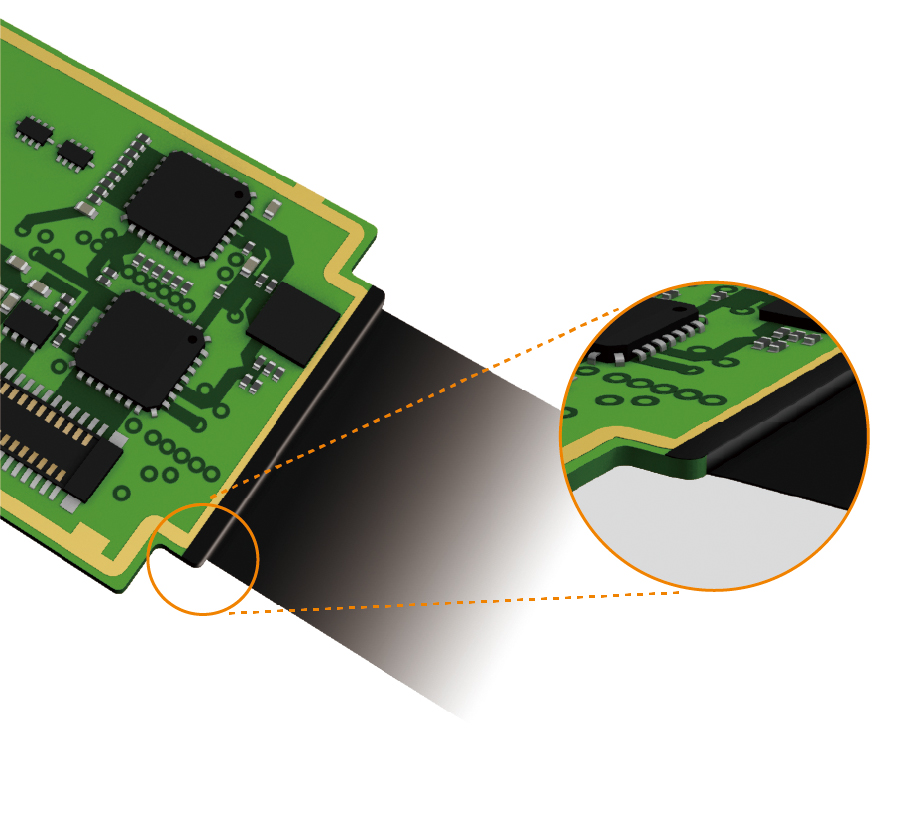

  • 段差部分の追従性を向上

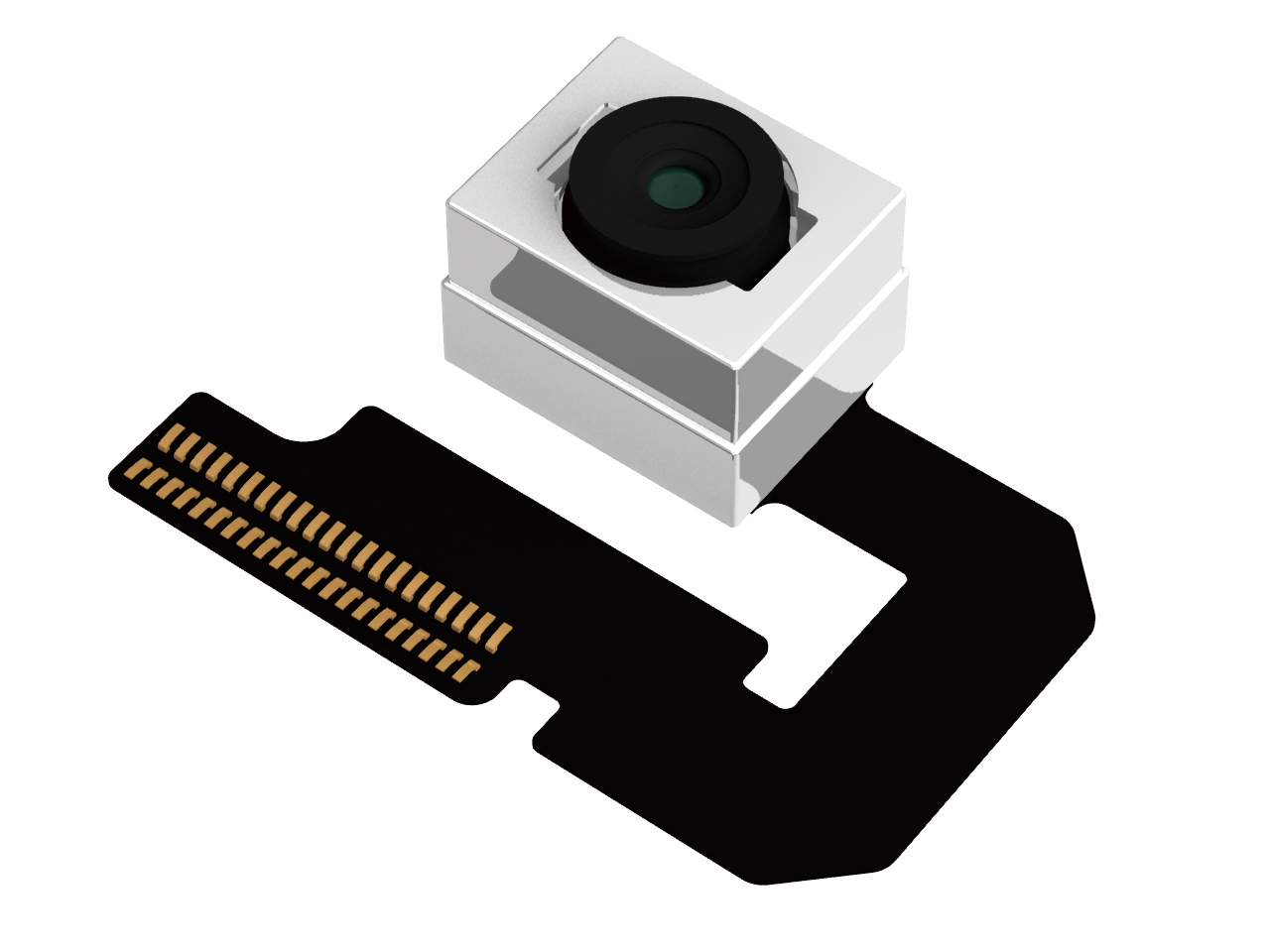

  • 超音波洗浄の耐性を向上 (SF-PC6000-U1-US)

参考データ

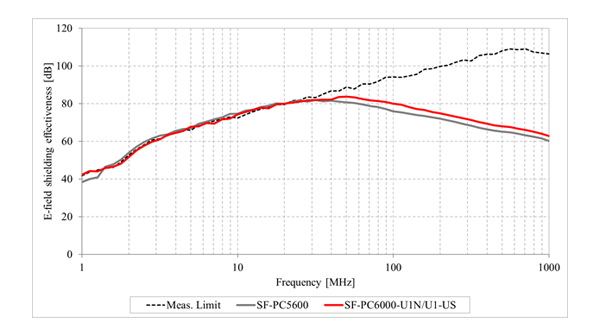

  • KEC法電界シールド効果

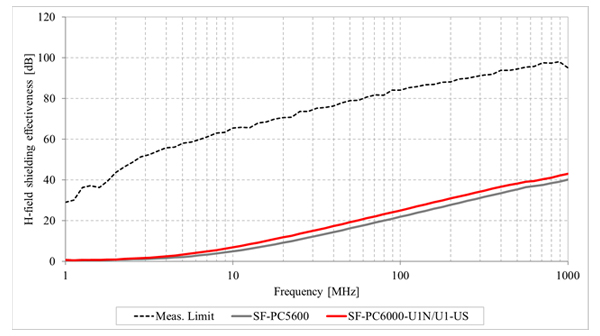

  • KEC法磁界シールド効果

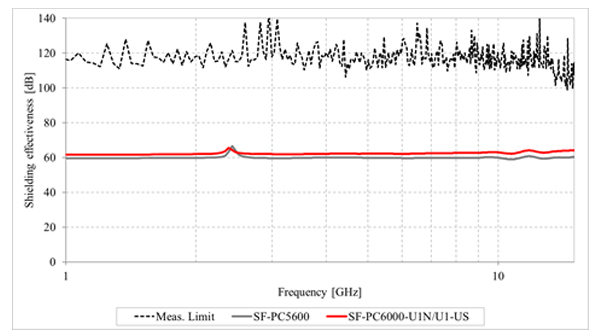

  • 同軸管法シールド効果(7mm同軸管)

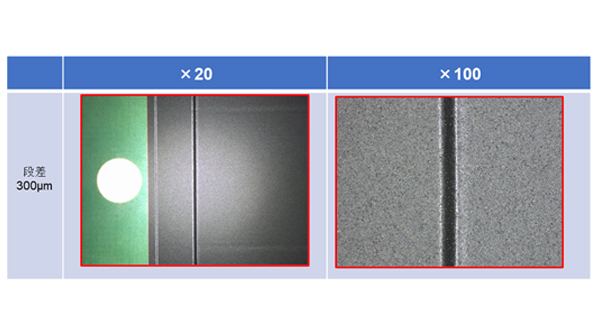

  • 高段差評価

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
