電磁波シールドフィルム

高速伝送FPC用シールドフィルム(小径GND対応)

WILMINA®
SF-PC®4300-C

  • スマホ
  • PC/タブレット
  • 車載
  • TV

UL94 VTM-0 取得中
※Kapton®は米国デュポン社の登録商標です

製品概要

シールドフィルムを使用する際、シールドフィルムと接地するGNDが小径(φ0.5)でも安定した抵抗値を保ち、高いシールド性能を確保できるのがSF-PC4300-Cです。接着剤に等方導電性接着剤を使用し、GND開口部内での導電粒子の接点数を増やすことで小径GND開口でも安定した接続抵抗値を実現します。

特長

  • 高シールド性能

    タツタ電線の製品の中でもトップクラスの性能を
    有しています。
    SF-PC4300-C:80dB以上/1GHz 90dB以上/10GHz
  • 安定した接続抵抗値

    接着剤には等方導電性接着剤を採用し、GND開口部内での導電粒子の接点数を増やすことで接続抵抗値の安定化を実現しています。

    SF-PC4300-C:GND径 Φ0.5mm 50mΩ
高速伝送FPC用シールドフィルム(小径GND対応)

主な仕様

項目 SF-PC4300-C
転写フィルム厚み 50um
製品総厚み(プレス後) 17um
保護層厚み 5um
シールド層厚み 2um
等方導電性接着剤厚み 10um
接着強度 3.0N/cm以上
有効期限(冷蔵) 6ヶ月

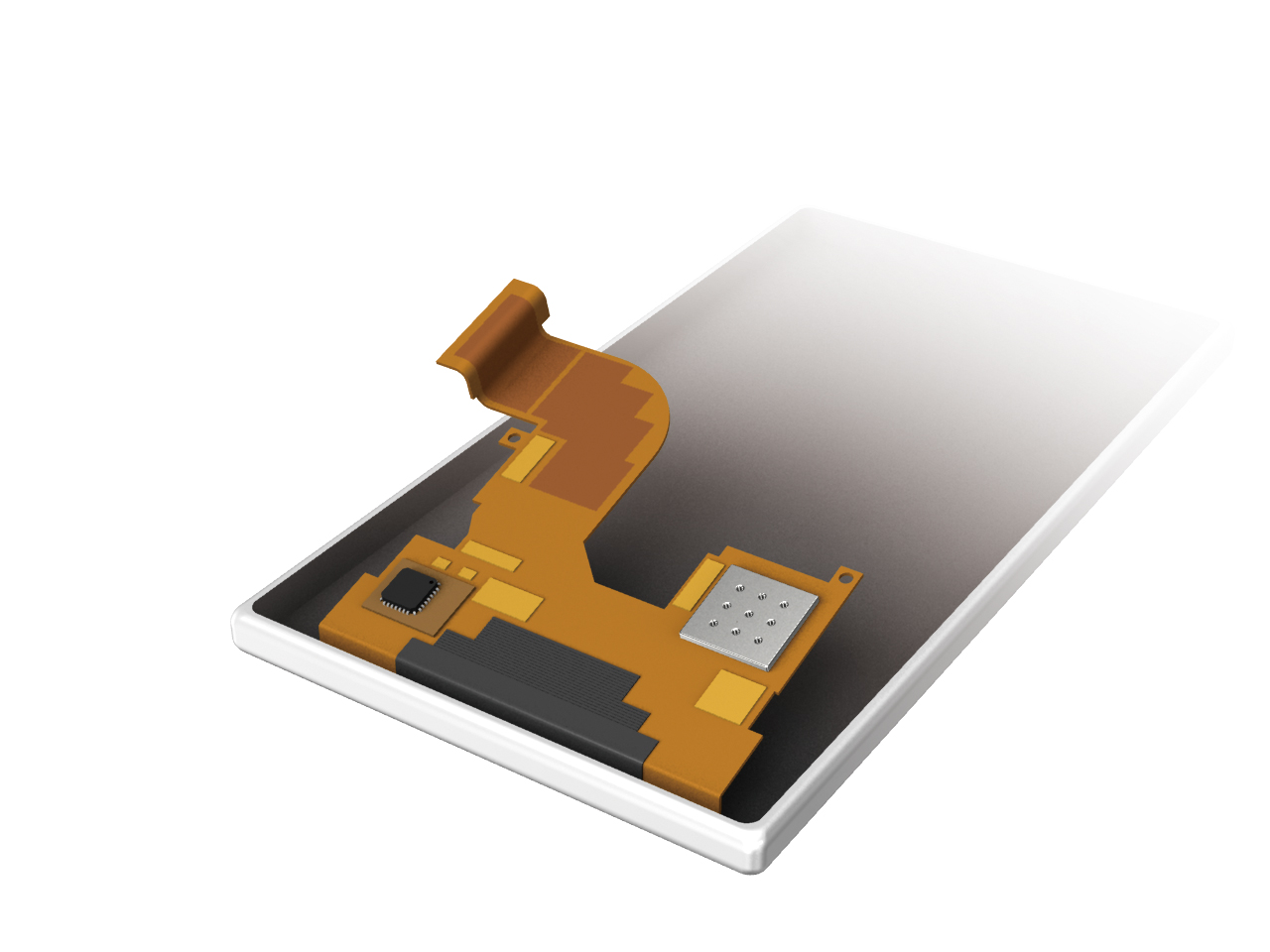

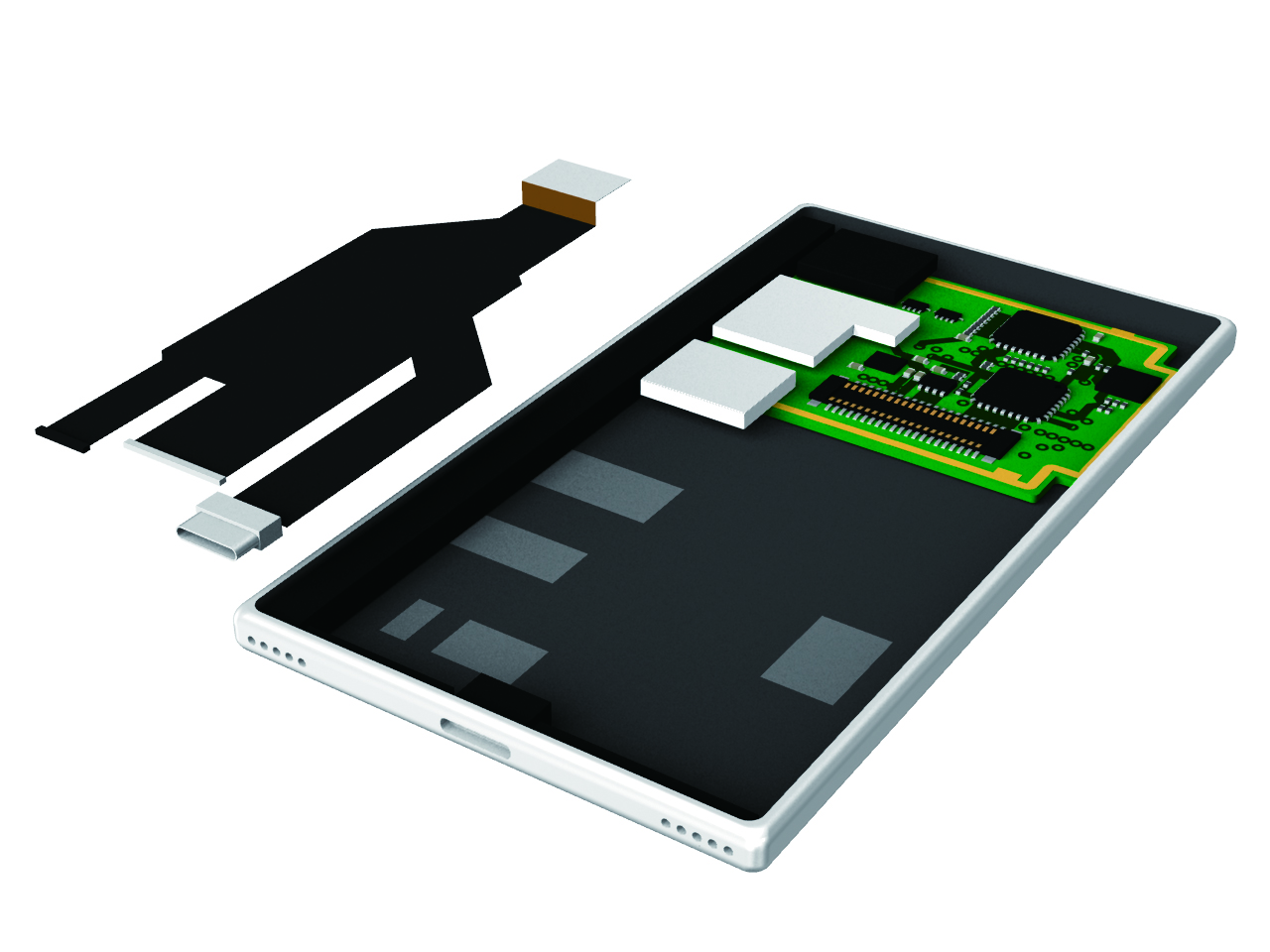

用途例

  • インターフェースの高速化に対応

  • 圧延銅箔シールド層による形状保持性で
    FPCの反発力を抑制

参考データ

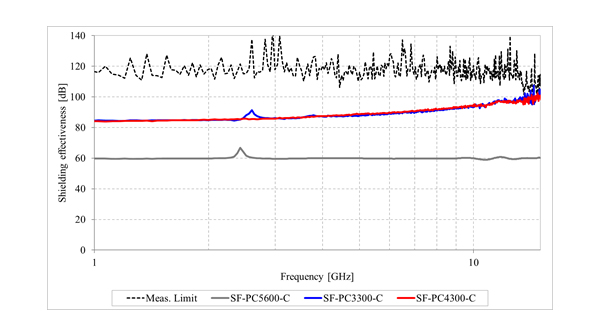

  • KEC法電界シールド効果

  • KEC法磁界シールド効果

  • 同軸管法シールド効果(7mm同軸管)

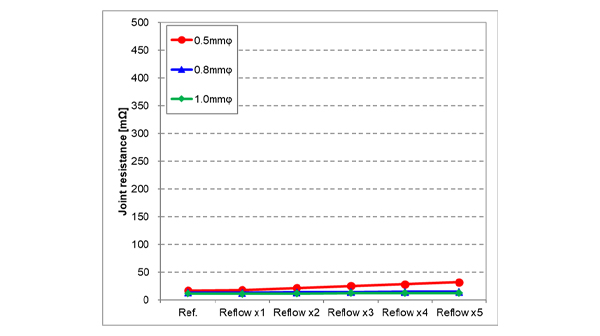

  • 小径GND抵抗値

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
