電磁波シールドフィルム

高速伝送FPC用シールドフィルム(標準/極薄)

SF-PC®8600-C
SF-PC®8900-C

  • スマホ
  • PC/タブレット
  • 車載
  • TV

UL94 SF-PC8600(-C):V-0/SF-PC8900(-C):VTM-0(Kapton50Hとの組み合わせ)
※Kapton®は米国デュポン社の登録商標です

製品概要

高周波領域においても高いシールド性能を発揮できるタツタ電線得意の銀蒸着構造のシールドフィルムです。標準品であるSF-PC5600-CやSF-PC5900-Cを上回るシールド性能を有しています。シールド性能を向上させつつ、ご使用いただく際の作業性は標準品と変わりません。また加工後の厚みも標準品と変わらず、SF-PC8600-Cでは15μm、SF-PC8900-Cでは8μmをキープできます。

特長

  • 高シールド性能

    高周波領域においても、高いシールド性能を発揮します。
    SF-PC8600-C / SF-PC8900-C :70dB以上/1GHz
  • 従来からの作業性と極薄8μmを維持
    (SF-PC8900-C)

    従来の標準品と変わらぬ作業性のまま、高いシールド性能を実現し、かつ極薄シールドフィルムSF-PC5900-Cの厚み8μmを維持しています。
  • 折り曲げ耐性の向上

    従来品からシールド層厚みを上げたことにより、シールド性能が高くなるのはもちろん、シールドフィルムとしての折り曲げ耐性も向上させていますので、稼働部や摺動部にも使いやすい仕様になっています。
高速伝送FPC用シールドフィルム(標準/極薄)

主な仕様

項目 SF-PC8600-C SF-PC8900-C
転写フィルム厚み(白色) 57μm 57μm
製品総厚み(プレス後)   15μm 8μm
保護層厚み 5μm 5μm
シールド層厚み 0.3μm 0.3μm
異方導電性接着剤層厚み 10μm 3μm
接着強度 3.0N/cm以上 3.0N/cm以上

有効期限(冷蔵)

6ヶ月 6ヶ月

*接着剤層の保護フィルムはオプションにて別途承ります。

用途例

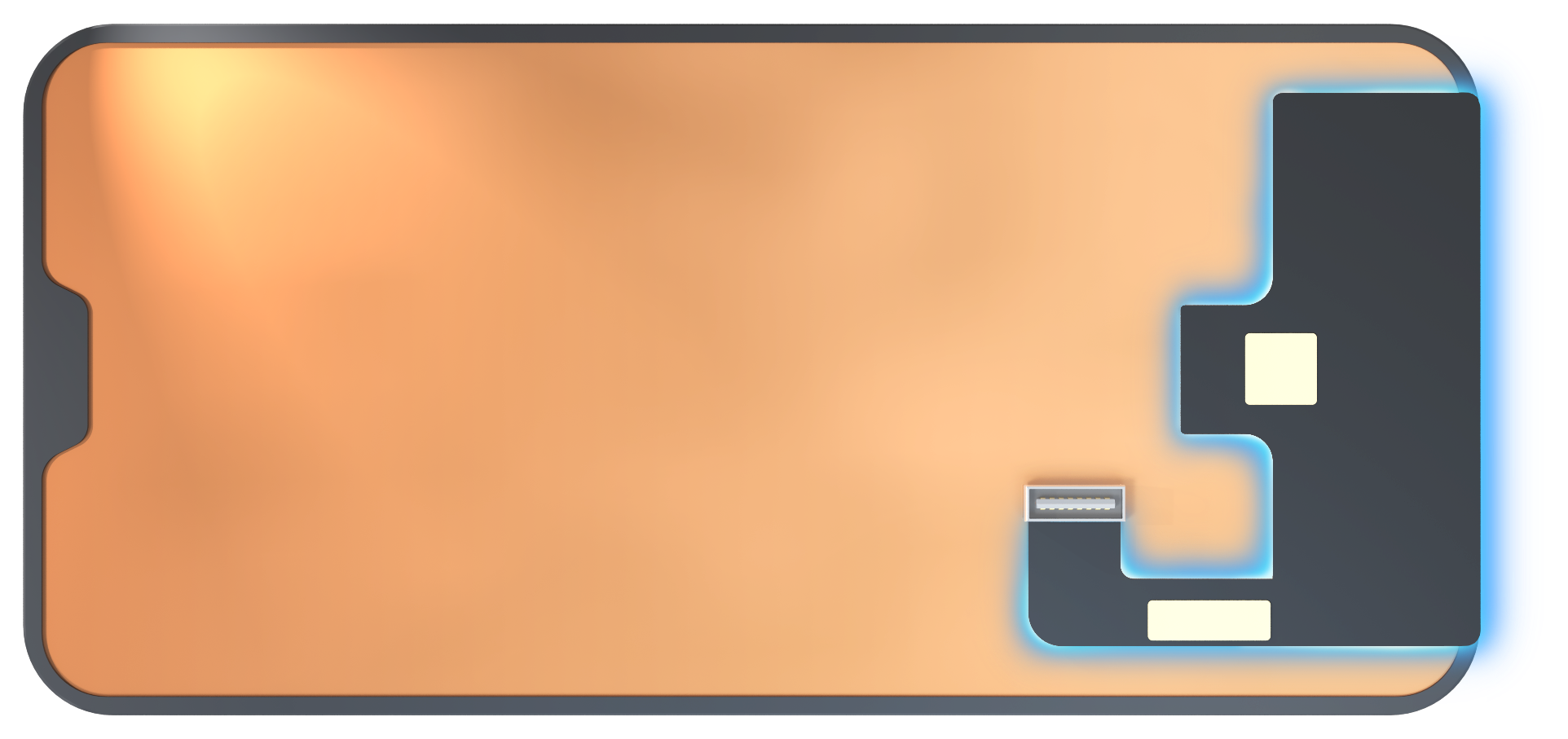

  • 高画質のディスプレイや

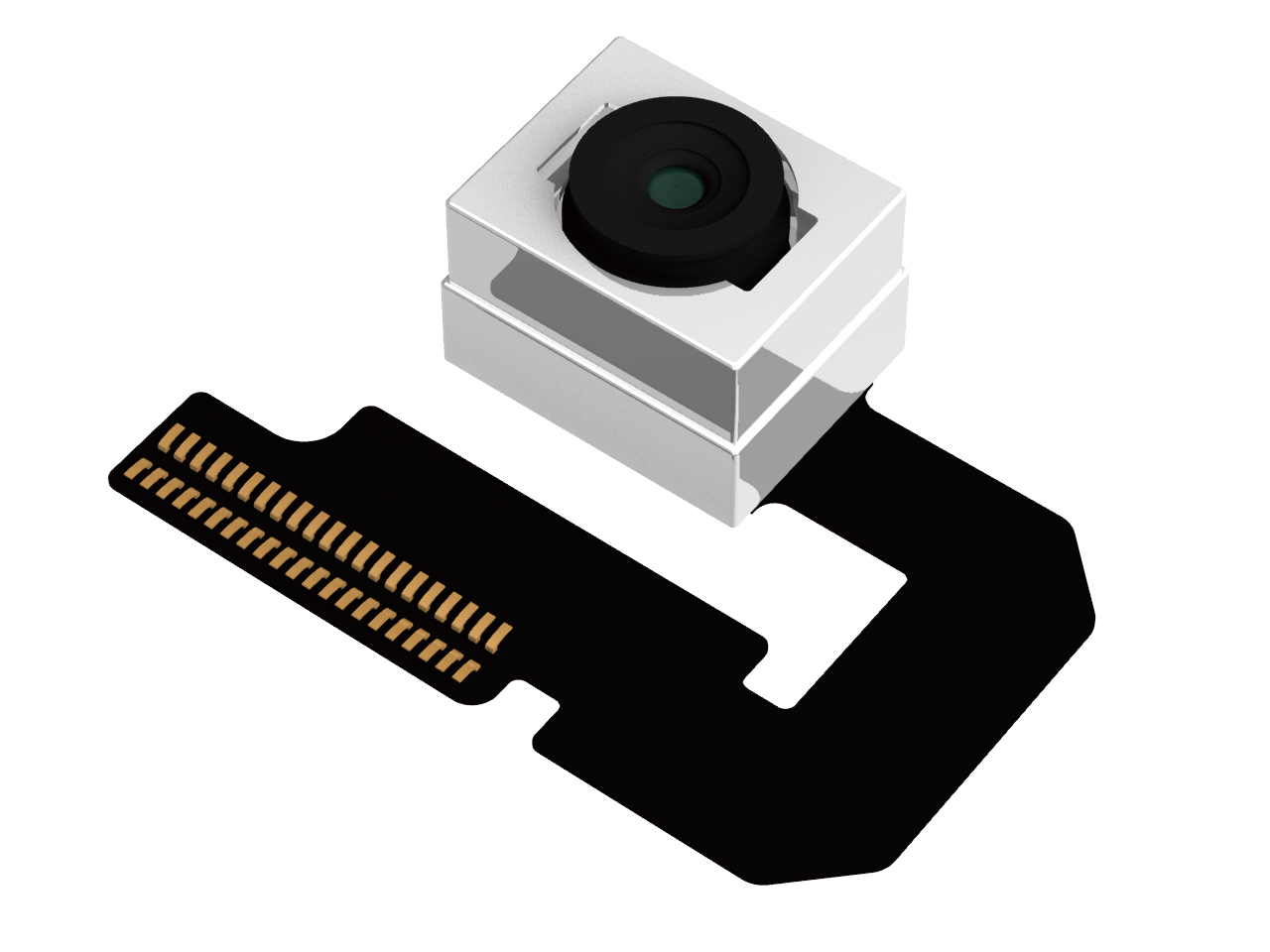

    高画素のカメラモジュールにも対応

参考データ

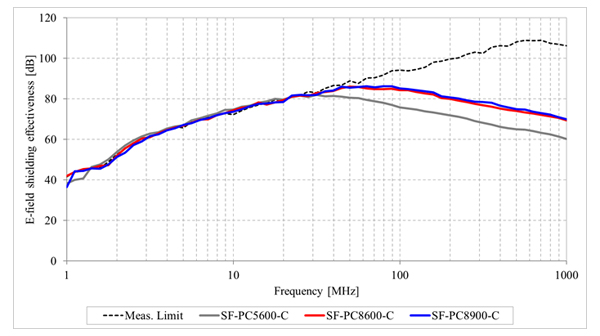

  • KEC法電界シールド効果

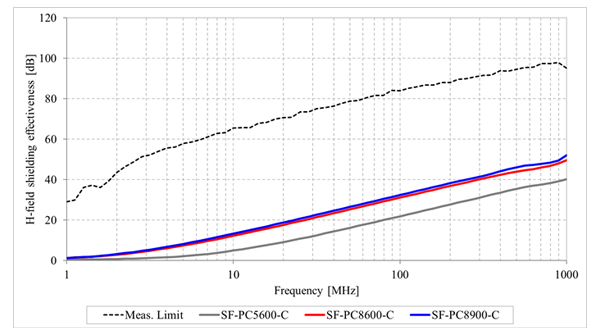

  • KEC法磁界シールド効果

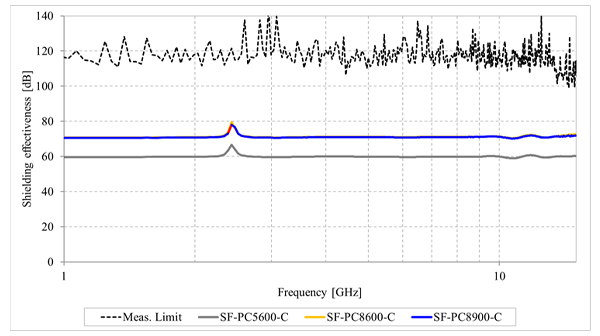

  • 同軸管法シールド効果(7mm同軸管)

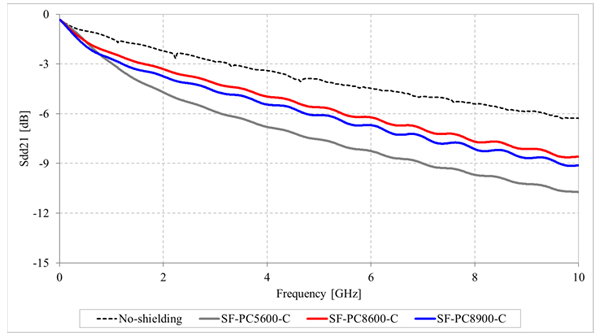

  • 挿入損失

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
