電磁波シールドフィルム

FPC用シールドフィルム(高信頼性)

SF-HR5600-C

  • スマホ
  • PC/タブレット
  • 車載
  • TV

UL94 VTM-0(Kapton50Hとの組み合わせ)
※Kapton®は米国デュポン社の登録商標です

製品概要

車載での使用環境を鑑み、高耐熱仕様の導電性接着剤を用いることで、高温下(125℃)でも安定した接続信頼性や接着強度を実現しました。その他の材料構成は従来の標準品(SF-PC5600ーC)から変更せず、シールド性能や作業性も従来品と同等レベルを有しています。

特長

  • 高温環境下でも安定した接続信頼性を実現

    125℃1000hr後においても、安定した接続抵抗値、接着強度を確保しており、車載用途など厳しい条件下においてもご使用いただけます。
  • 従来品同等のシールド性能、作業性を確保

    従来のスタンダード品であるSF-PC5600-Cと同等のシールド性能(55dB以上/1GHz)を確保し、作業性も変わらずご使用いただけます。
FPC用シールドフィルム(高信頼性)

主な仕様

項目 SF-HR5600
転写フィルム厚み 57um
製品総厚み(プレス後) 13um
保護層厚み 5um
シールド層厚み 0.1um
異方導電性接着剤厚み 8um
接着強度 3.0N/cm以上
有効期限(冷蔵) 6か月

※接着剤層の保護フィルムはオプションにて別途承ります。

用途例

  • 車載用途など高温下で実力を発揮

    車載用途など高温下で実力を発揮

参考データ

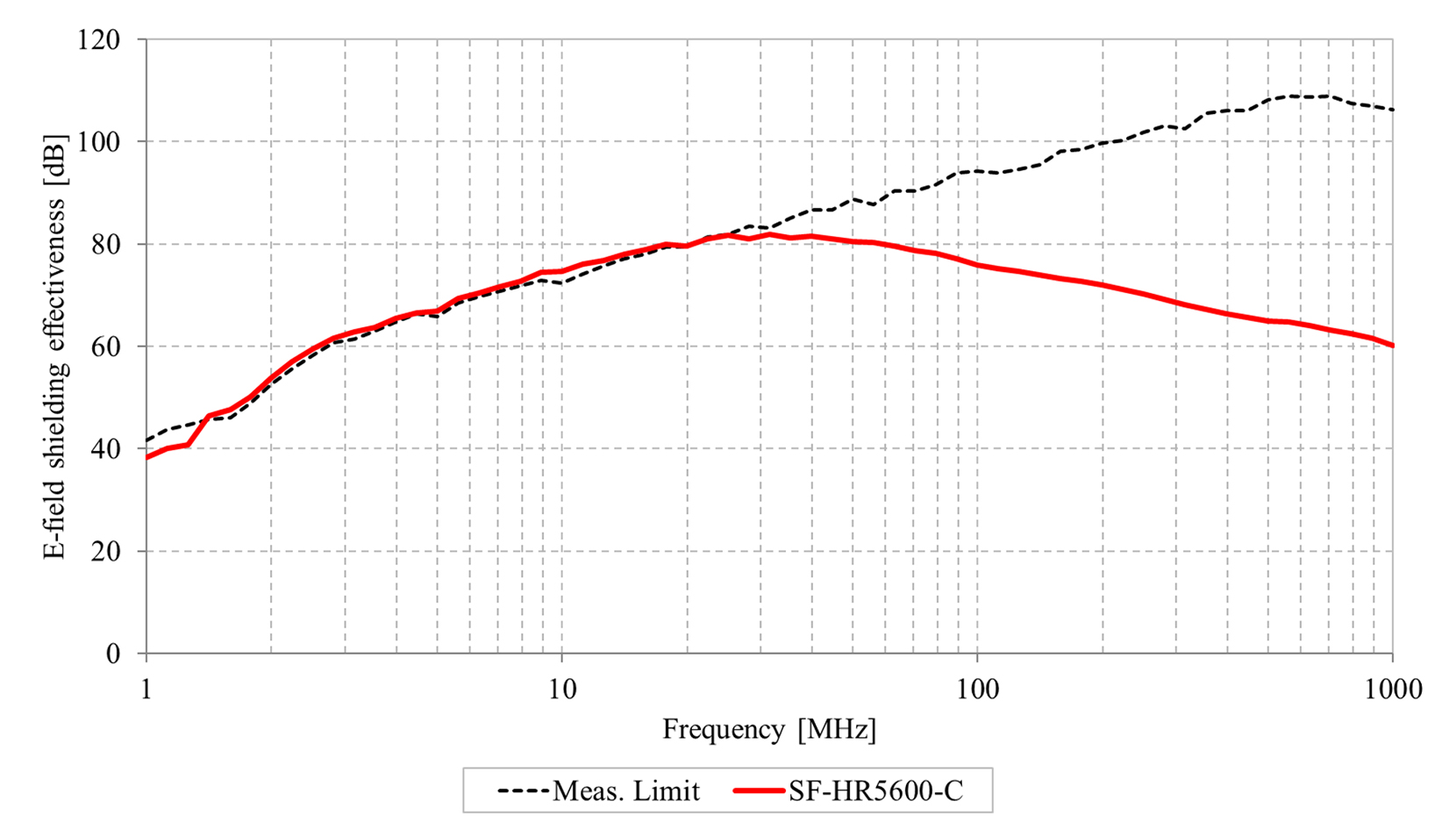

  • KEC法電界シールド効果

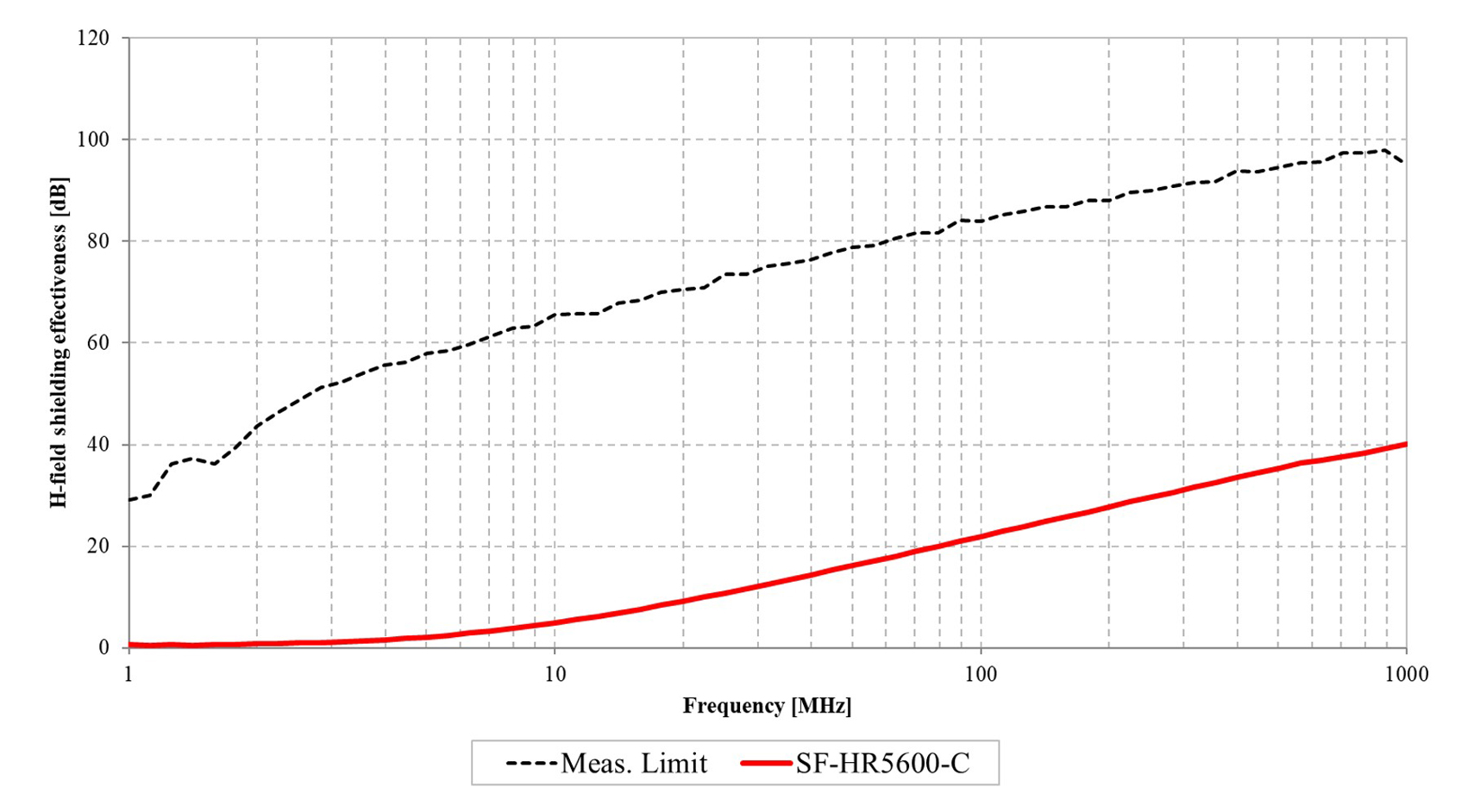

  • KEC法磁界シールド効果

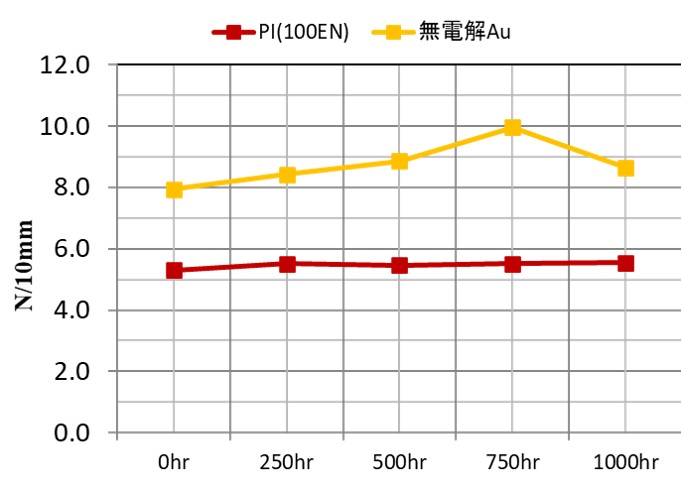

  • 125℃接着強度

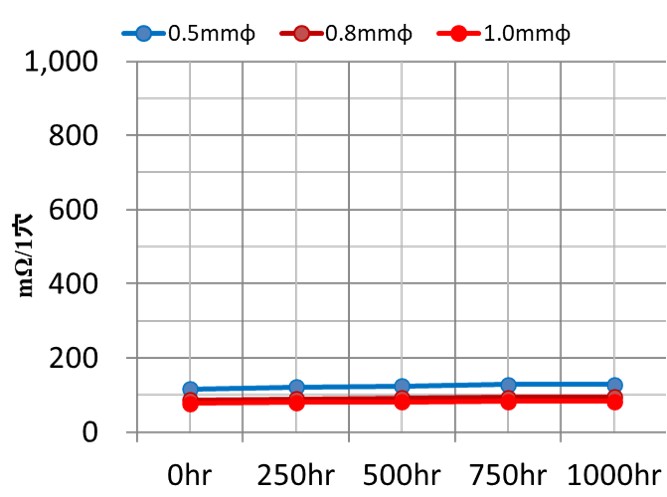

  • 125℃接続抵抗値

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
