電磁波シールドフィルム

FFC用 熱可塑性インピーダンスコントロールフィルム

SF-FC334
SF-FC374

  • スマホ
  • PC/タブレット
  • 車載
  • TV

製品概要

フレキシブルフラットケーブル(FFC)のインピーダンスを制御することができる、ヒートシールタイプ(熱可塑性)の機能性導電フィルムです。FFCの両面に貼り合わせることで、LVDSの伝送線路に要求される差動インピーダンス100Ωを実現できるように設計されています。また、薄型・軽量設計であるため、FFC本来の柔らかさを損ないません。

特長

  • 電気特性

    導体のメッシュ構造により、LVDSに適した差動インピーダンス100Ωを実現しています。
  • 超軽量・高屈曲性

    製品厚みが薄く、軽量で、屈曲性に優れています。
  • 低温・短時間接着

    熱可塑型導電性接着剤により、各種基材との接着が容易です。
FFC用 熱可塑性インピーダンスコントロールフィルム

主な仕様

項目 SF-FC334 SF-FC374
製品総厚み(プレス後) 32μm 32μm
ベースフィルム厚み 12μm 12μm
シールド層厚み 0.1μm 0.1μm
Pitch L=0.3mm L=0.3mm
S=2.7mm S=6.7mm
導電性接着剤層厚み(熱可塑) 20μm 20μm

接着強度

3.0N/cm以上 3.0N/cm以上

有効期限(常温)

6ヶ月 6ヶ月

用途例

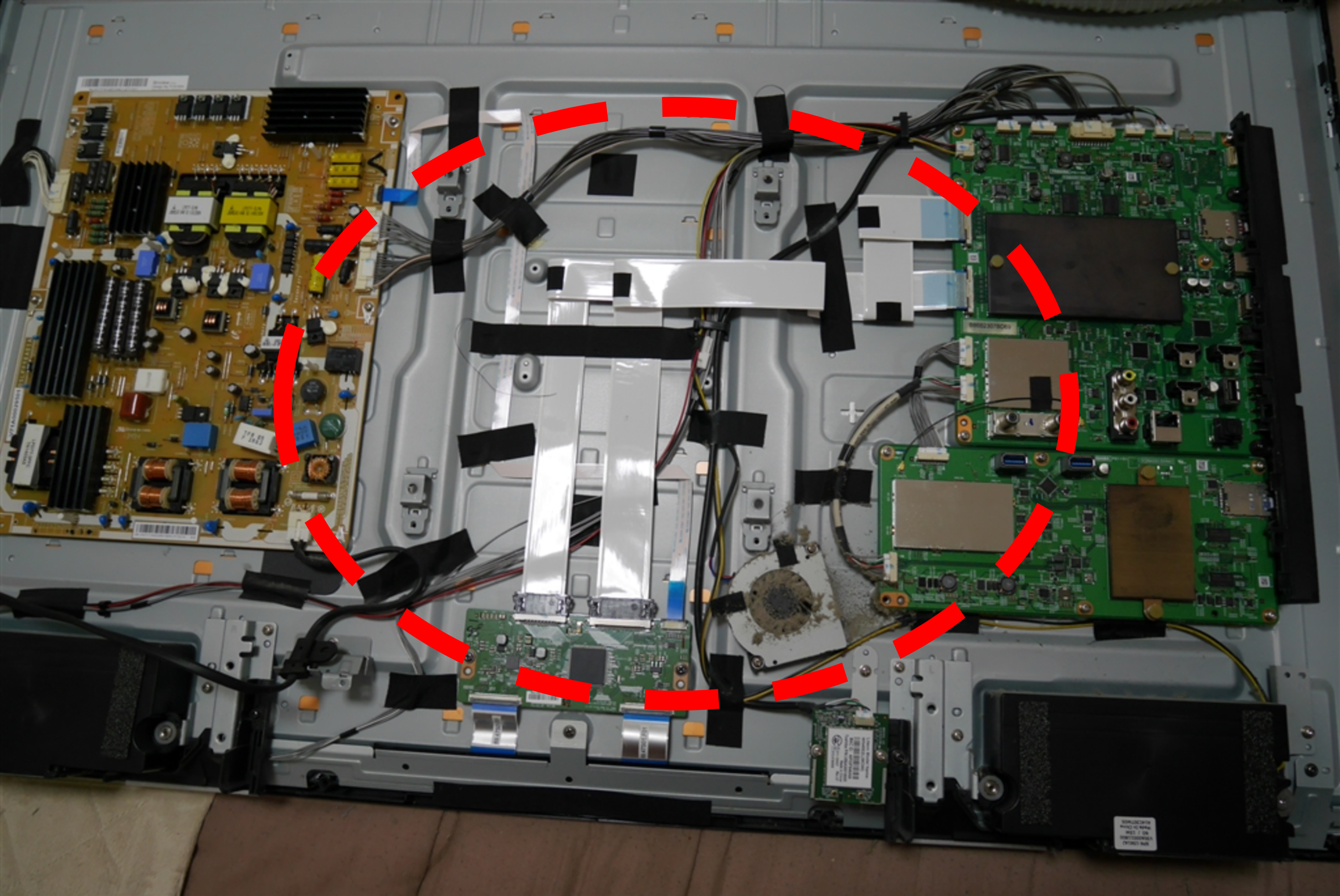

  • テレビ

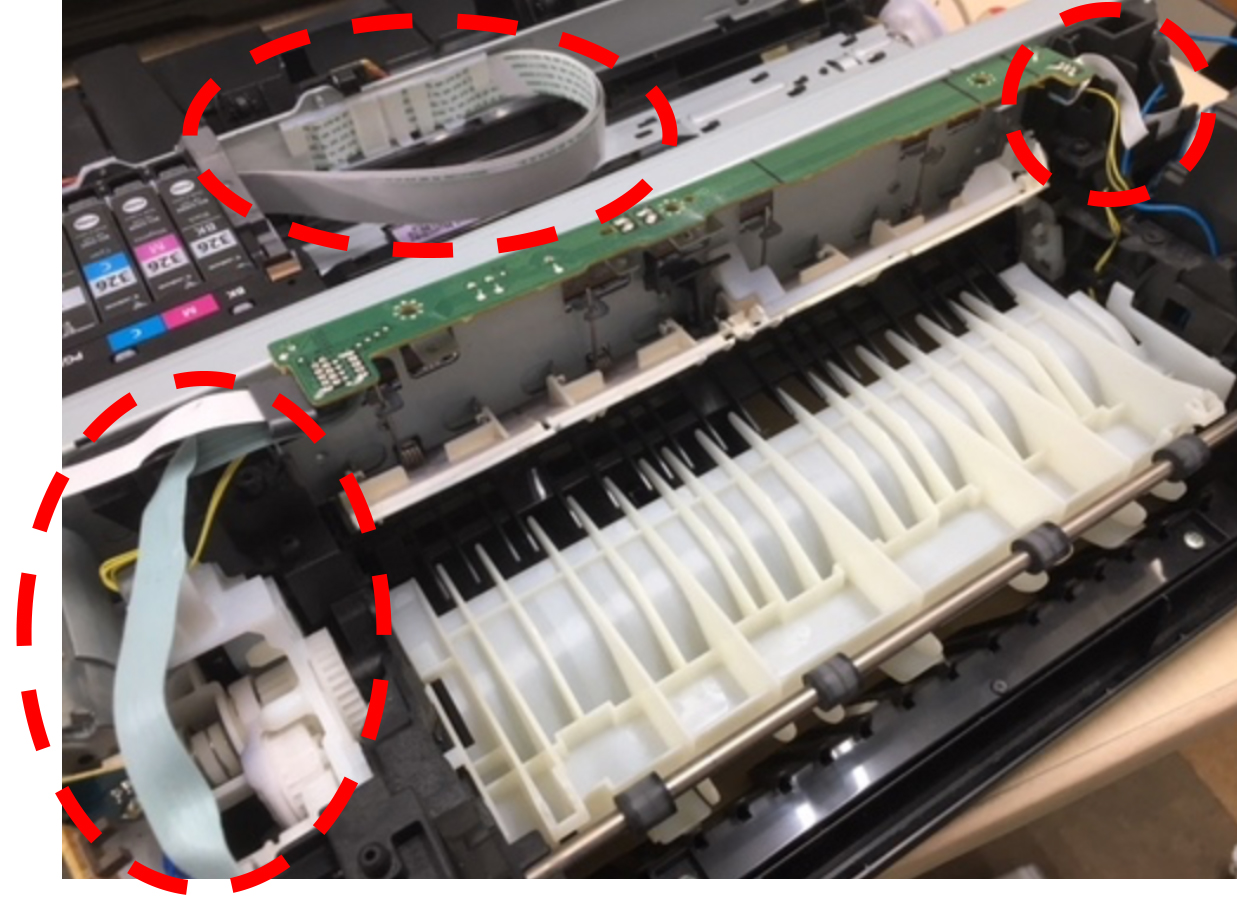

  • OA機器(プリンター)

参考データ

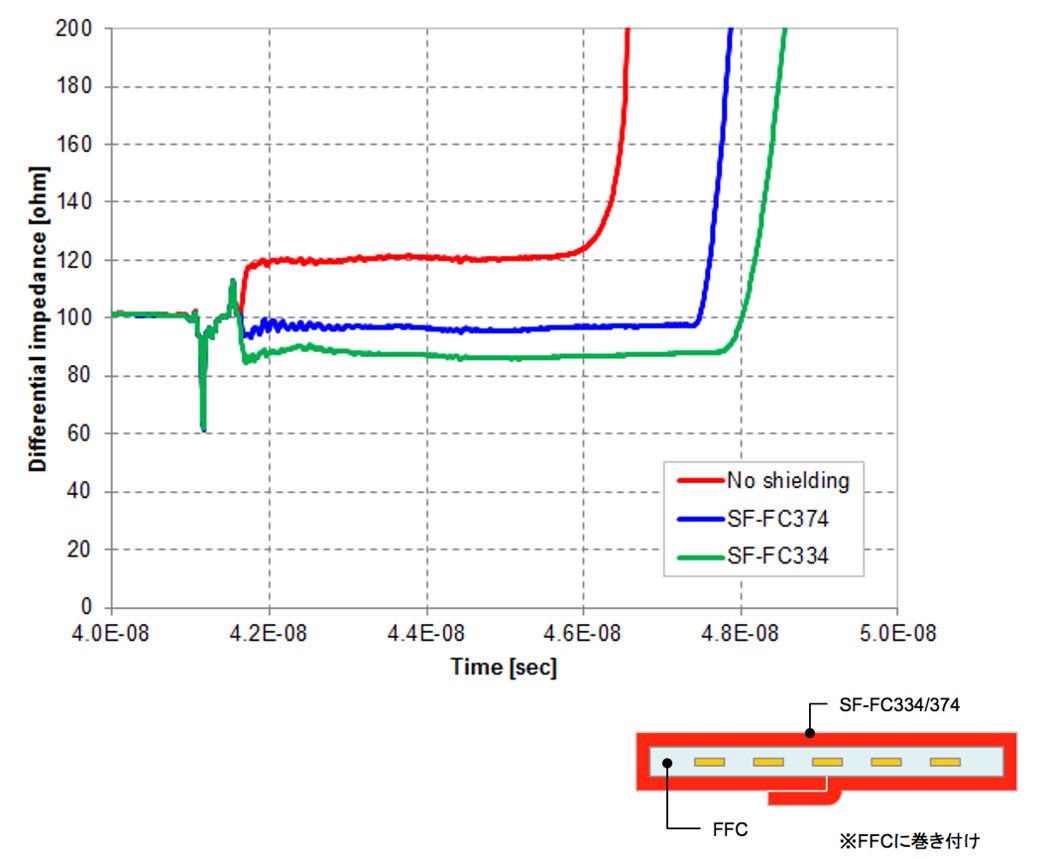

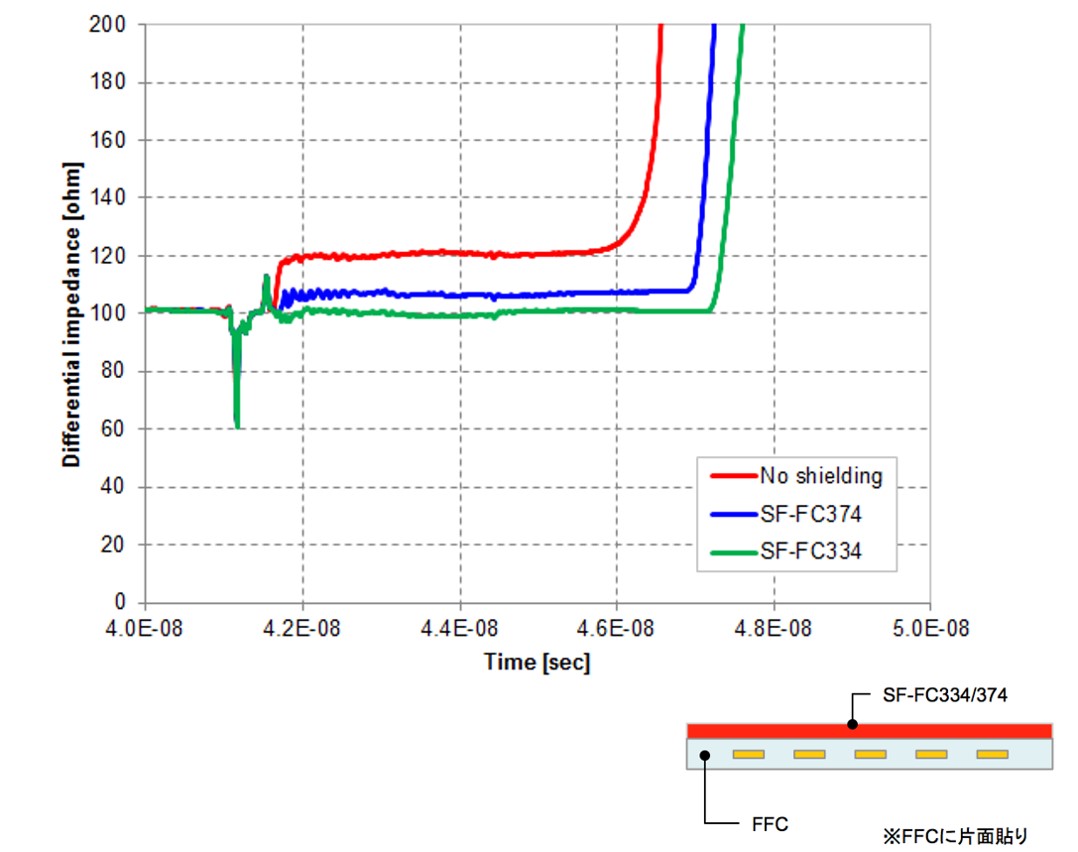

  • 特性インピーダンス

  • 特性インピーダンス

※上記全ての各種データ・数値は実測値であり、保証値ではございません。

参照資料ダウンロード

SF-FC334 / 374 特性インピーダンス測定資料
