電磁波シールドフィルム

電磁波シールドテープ

SF-CA®55-10E
SF-CA®710-E

  • スマホ
  • PC/タブレット
  • 車載
  • TV

製品概要

感圧型の導電性接着剤を用いたシールドテープです。
当社独自技術の金属薄膜層を用いることで、シールド性能や厚み制限など、
様々な設計要求に応じた製品のご提案が可能です。

特長

  • 粘着テープ仕様のため、圧着施工が可能

  • 様々な設計要求に応じた製品選択が可能

電磁波シールドテープ

主な仕様

項目 SF-CA55-10E SF-CA710-E
製品総厚み 29um 25um
保護層厚み 6um 12um
シールド層厚み 10um 0.2um
導電性粘着剤 13um(異方導電性) 13um(異方導電性)

セパレータ

25um 25um

接着強度

3.0N/25mm以上 3.0N/25mm以上

有効期限(常温)

12か月 12か月

用途例

  • 部品実装された様々な電子機器製品 (IC Package用メタルカン、COF基板、COP基板など)
    ※メタルカンでの採用事例(SF-CA55-10E)

    部品実装された様々な電子機器製品 (IC Package用メタルカン、COF基板、COP基板など)

参考データ

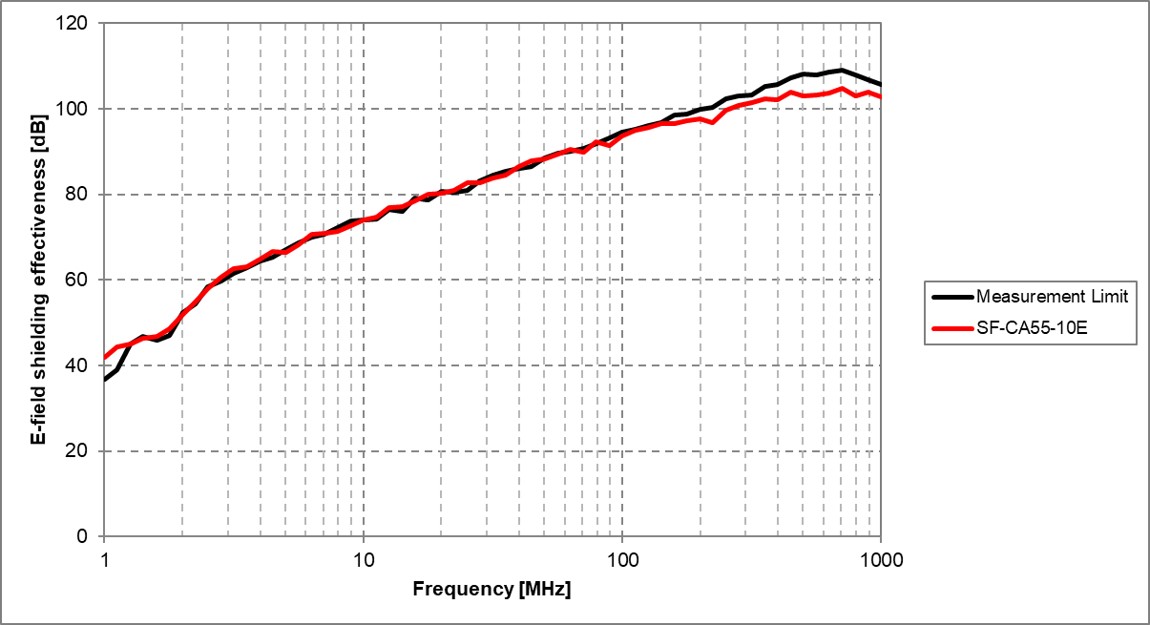

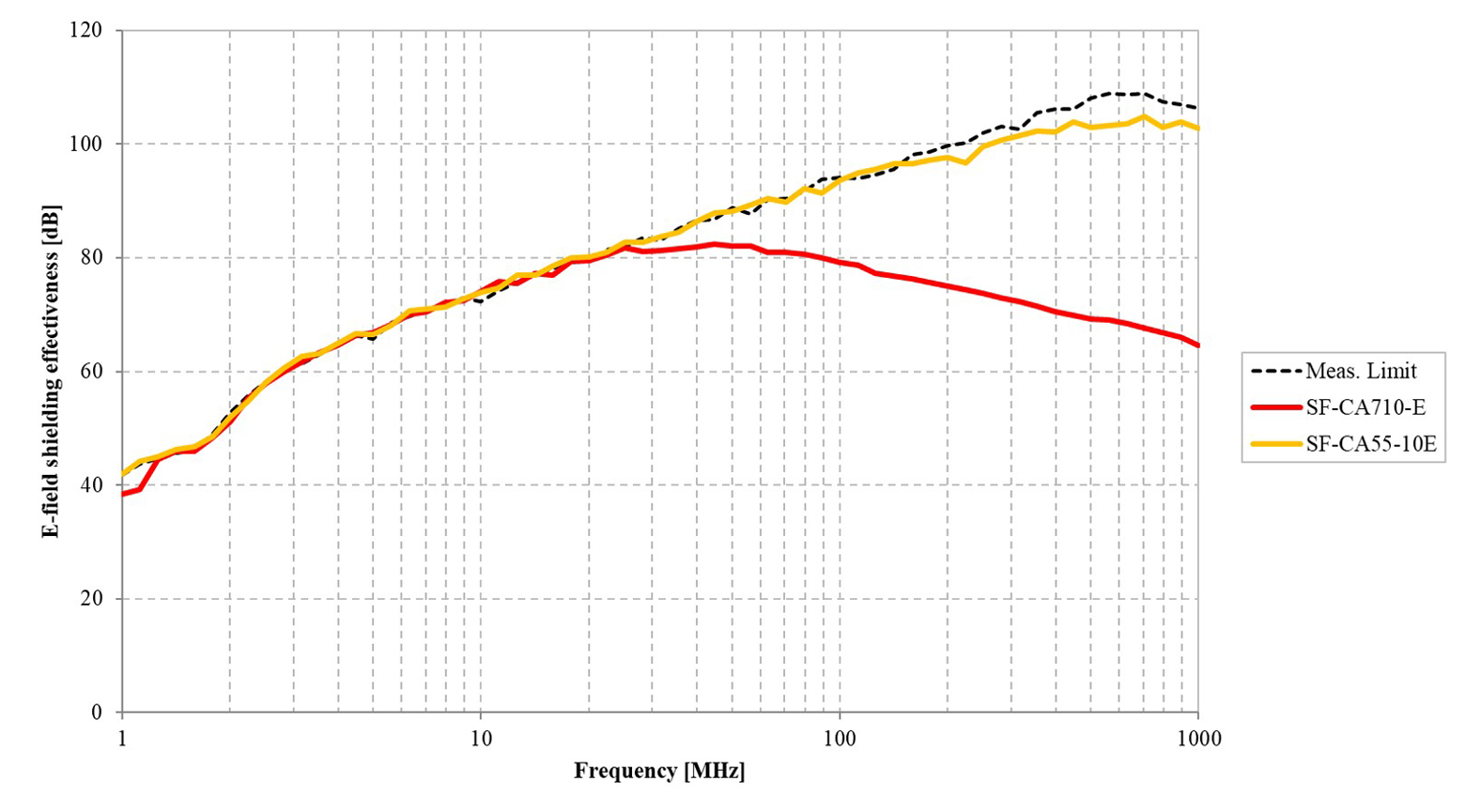

  • KEC法電界シールド効果

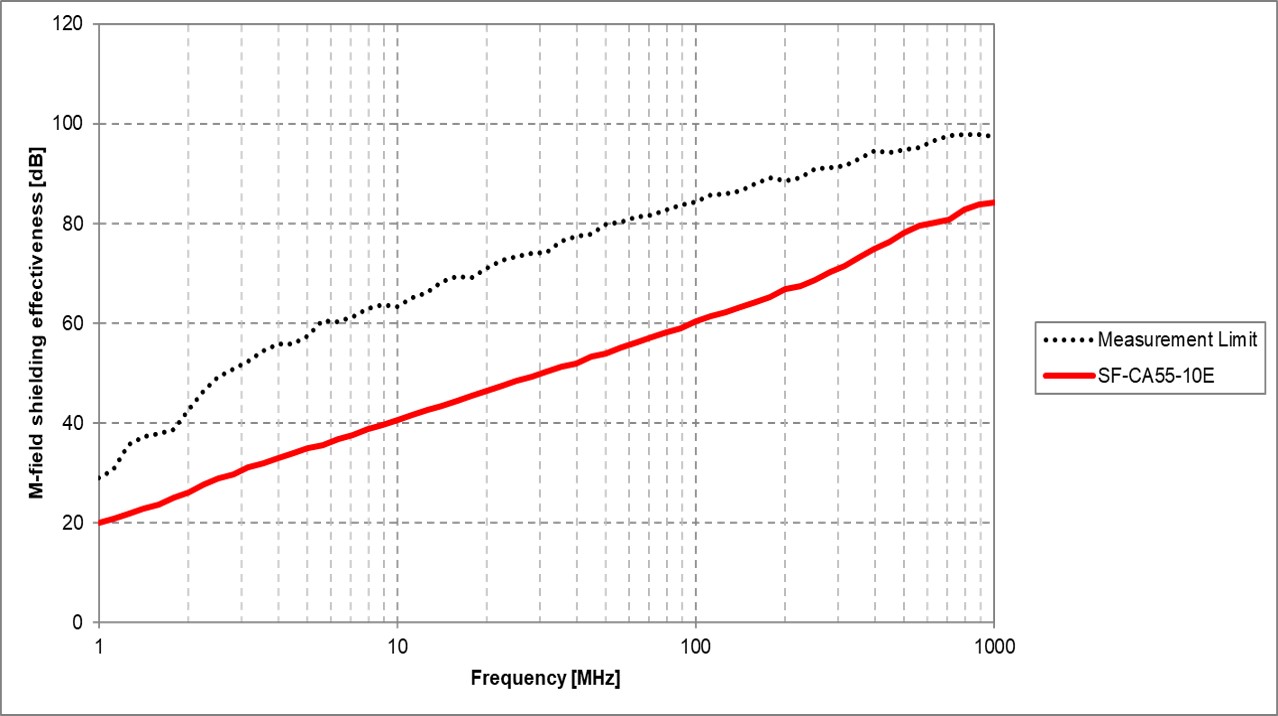

  • KEC法磁界シールド効果

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
