電磁波シールドフィルム

低周波電界シールドフィルム

TEFS Series
TEFS-1110/1105/1101

  • スマホ
  • PC/タブレット
  • 車載
  • TV

製品概要

従来のシールドフィルム 製品は、電磁波ノイズを遮蔽するとともに光・視認性なども遮蔽していましたが、本製品は任意の電界ノイズのみを遮蔽し、信号・情報・エネルギーは透過させたいというお客様のニーズにより開発された製品です。また、お客様のご要望に合わせたオプション構造でのご提案も可能です。

特長

  • 電気特性

    低周波領域における任意の電界ノイズを遮蔽します。
  • 薄型化・視認性

    超薄型の透明シールドフィルムです。
  • 環境適合性

    各種環境(ハロゲンフリー、RoHS規制)に対応可能です。
低周波電界シールドフィルム

主な仕様

項目 TEFS-1110 TEFS-1105 TEFS-1101
製品厚み 6μm
金属層 銀合金 銀蒸着
シート抵抗 10Ω/□ 5Ω/□ 1Ω/□
ベースフィルム PET 6μm
有効期限(常温) 15ヶ月

参考データ

  • シート抵抗

    シート抵抗
  • シールド性能

    ・近傍電界シールド効果(演算)

    近傍電界シールド効果(実測)


  • ・近傍磁界シールド効果(演算)

    近傍磁界シールド効果(実測)

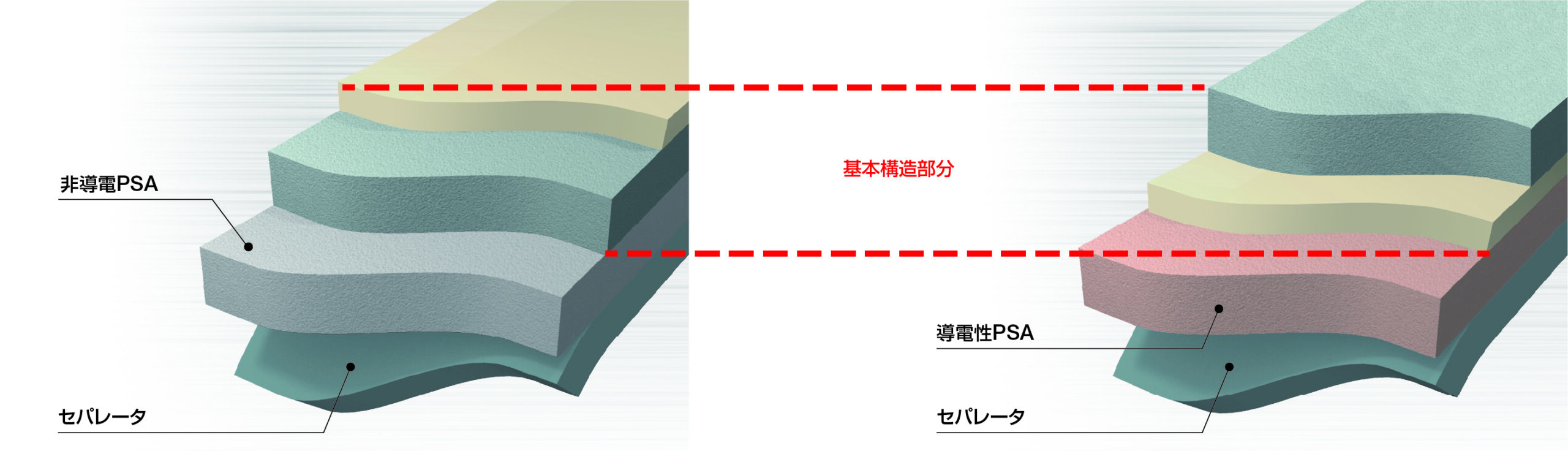

  • オプション構造と主な仕様

    オプション構造と主な仕様
  • 項目 TEFS-2110-A9 TEFS-2105-A9 TEFS-2101-A9
    金属層 銀合金 10Ω/□ 銀合金 5Ω/□ 銀蒸着1Ω/□
    ベースフィルム PET 6μm
    粘着剤層
    (非導電)
    アクリル系 9μm
    セパレータ PET 25μm
    項目 TEFS-3110-CA6 TEFS-3105-CA6 TEFS-3101-CA6
    ベースフィルム PET 6μm
    金属層 銀合金 10Ω/□ 銀合金 5Ω/□ 銀蒸着1Ω/□
    粘着剤層
    (導電性)
    アクリル系 6μm
    セパレータ PET 25μm

※上記全ての各種データ・数値は実測値であり、保証値ではございません。
